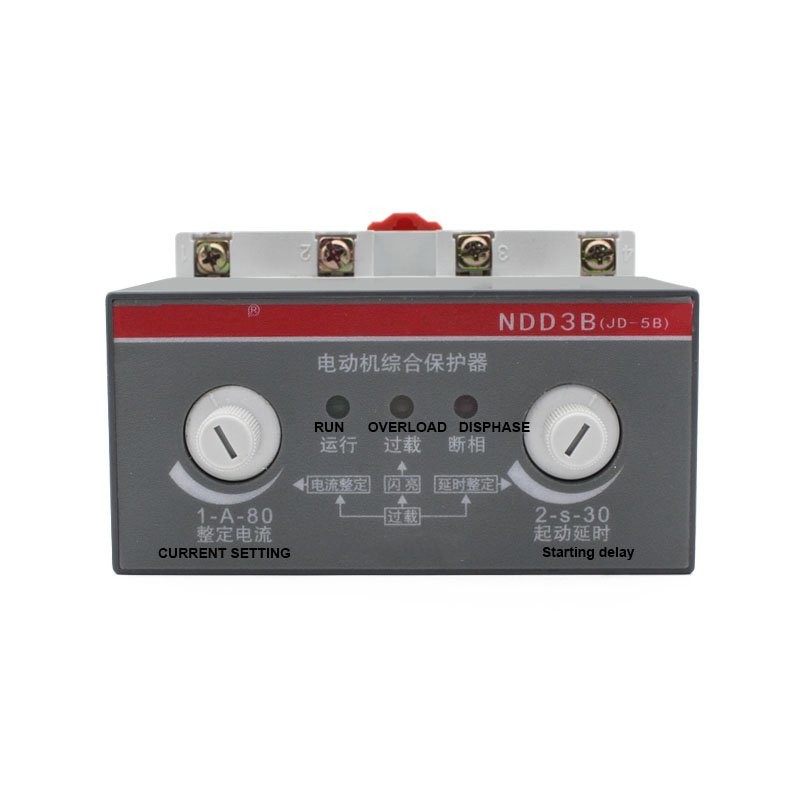

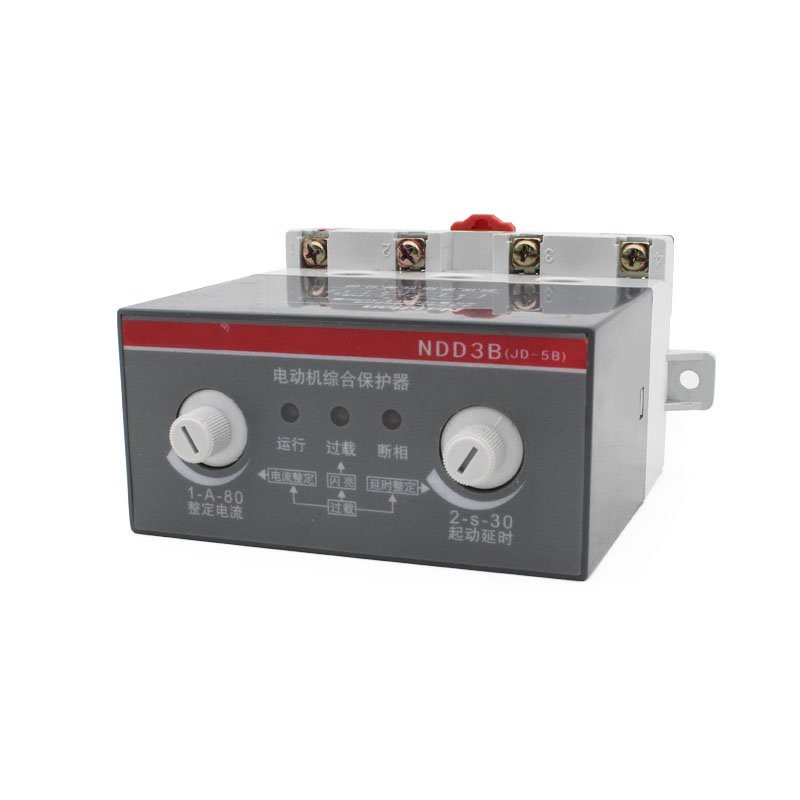

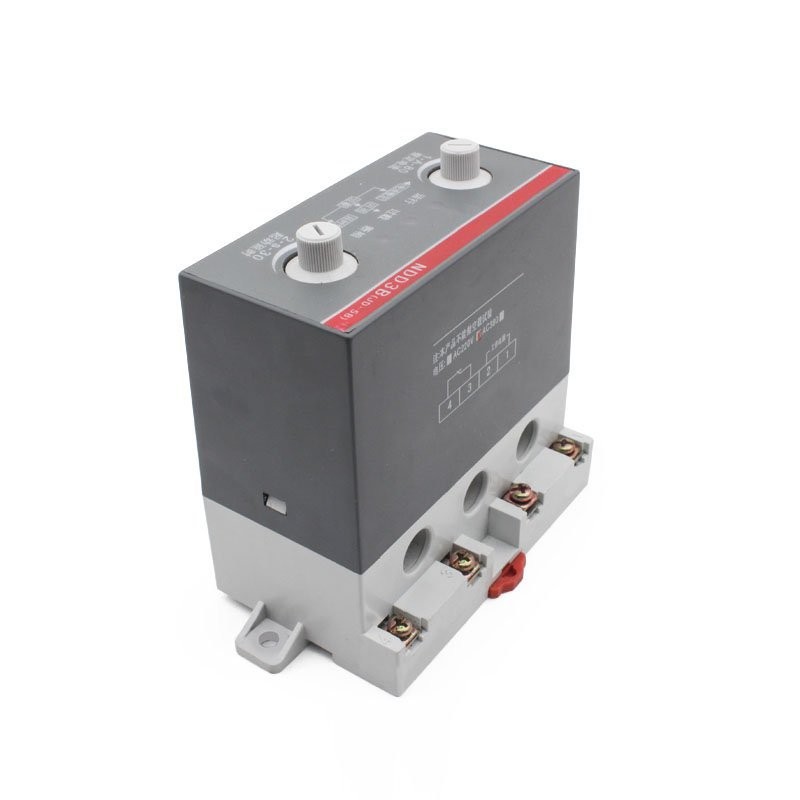

NDD3B(JD-5B)电动机综合保护器
产品概述
NDD3B系列电动机综合保护器（以下简称保护器）适用于交流50Hz,额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。保护器采用电位器量化整定方式，直接根据电机铭牌标定的额定电流调节保护器的整定电流，比整定无量化、需启动电机整定，而不能准确整定到电机额定电流的整定方式更为方便、直观。保护器采用过电流倍率控制下的智能多区段反时限保护技术，且反时限具有性能优异的连续可调技术，可适应从轻载到重载起动等各类电机的需要。
本系列保护器符合GB14048.4标准。

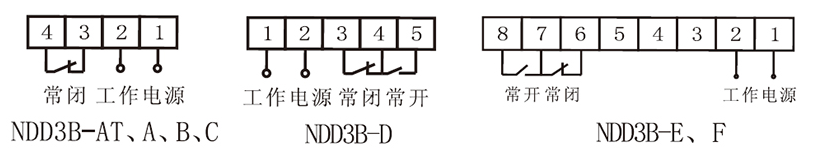

接线图

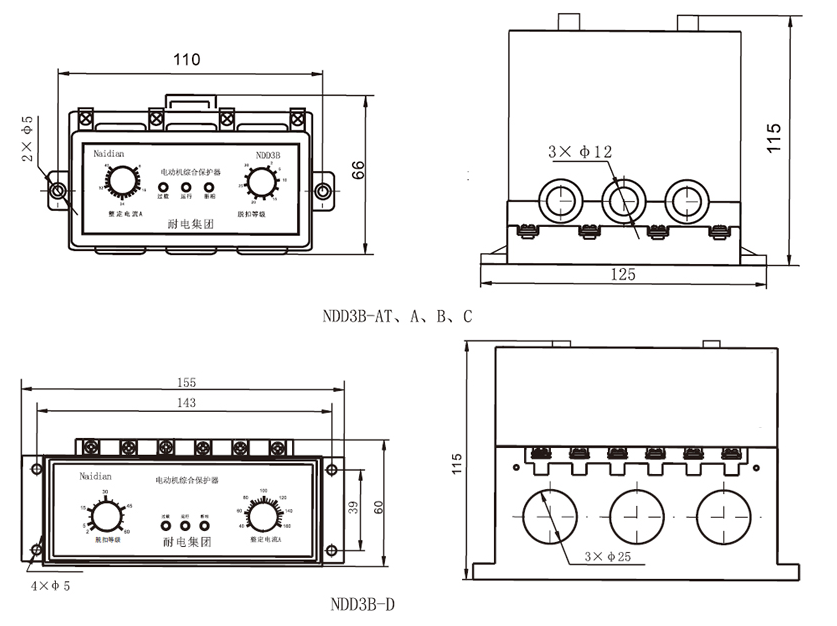

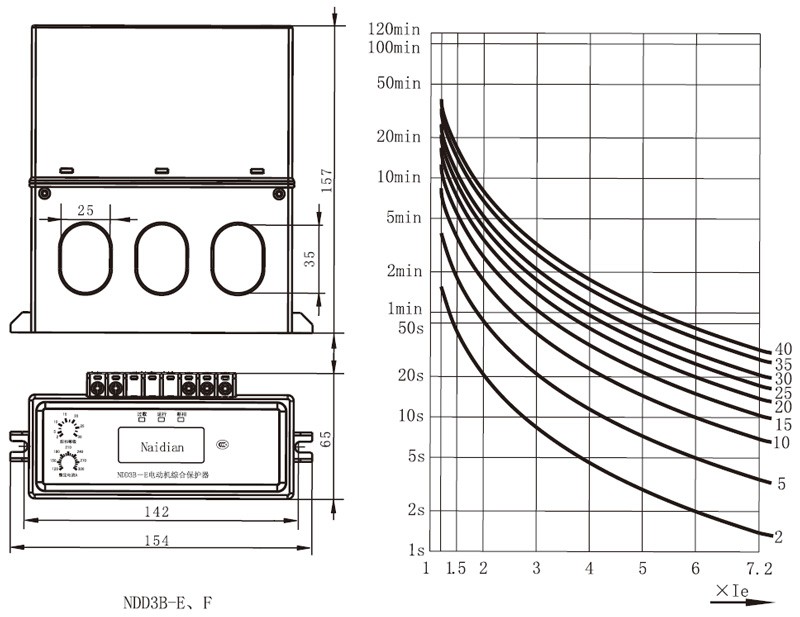

外形及安装尺寸

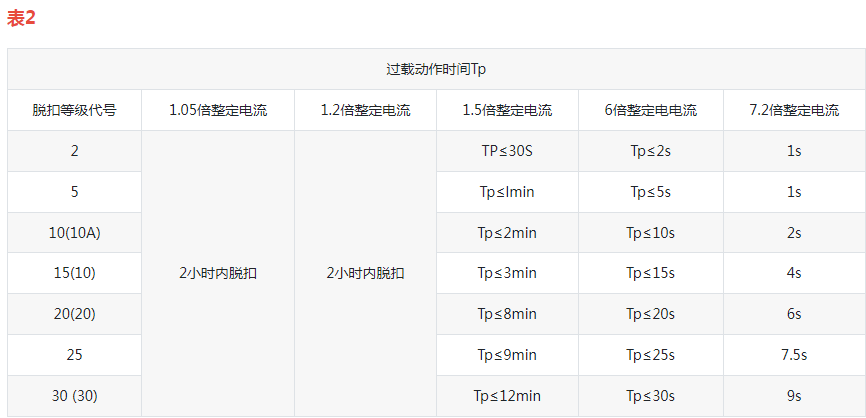

过载保护反时限特性图

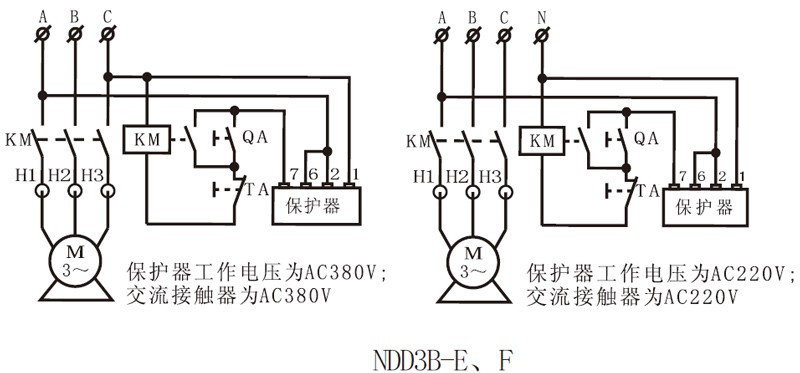

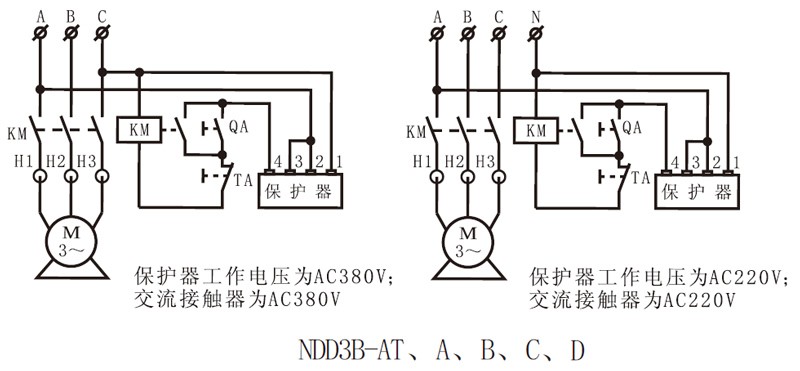

应用电路举例
说明：KM：交流接触器 QA：启动按钮 TA：停止按钮 H1～H3保护器穿线孔
注:保护器和交流接触器控制电源必须同相

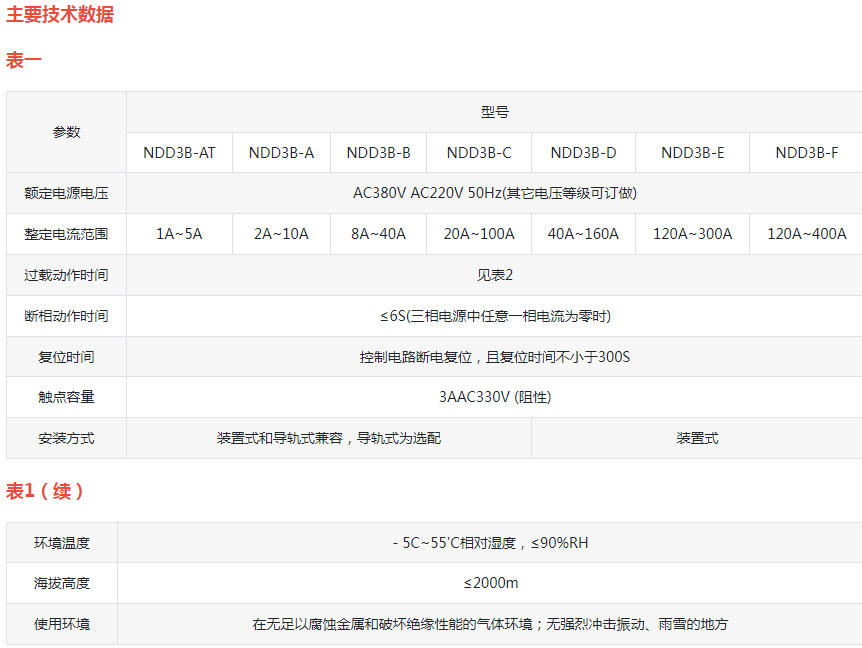

产品参数
额定电源电压：AC380V AC220V 50Hz(其它电压等级可订做)
整定电流范围：1A~5A 2A~10A 8A~40A 20A~100A 40A~160A 120A~300A 120A~400A
断相动作时间：≤6S(三相电源中任意一相电流为零时)
复位时间：控制电路断电复位，且复位时间不小于300S
触点容量：3AAC330V (阻性)
安装方式：装置式和导轨式兼容，导轨式为选配装置式
