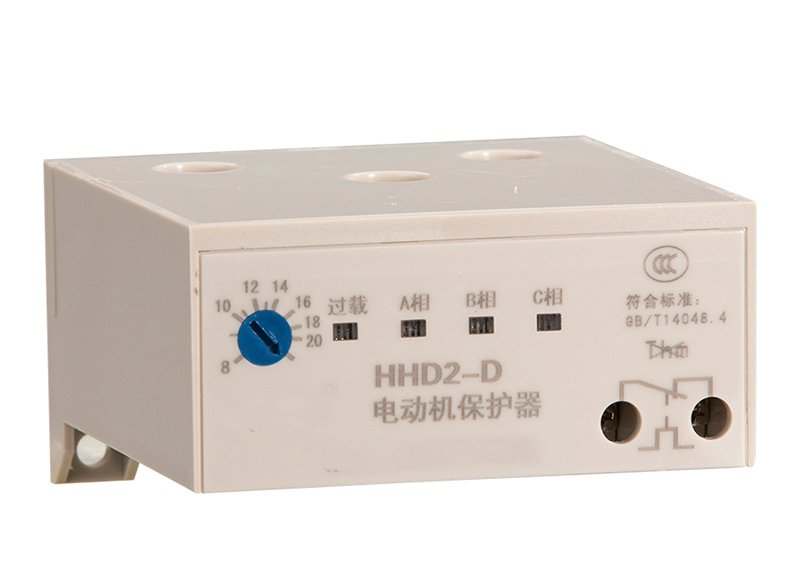

HHD2-A~F 无源型电动机保护器
产品介绍Product introduction
产品概述
1、HHD2系列电动机保护器（以下简称保护器）适用于交流50Hz,额定工作电压AC380V或AC220V的电路中与交流接触器等开关电器组成电动机的控制电路，当电动机的主电路出现断相、过载等非正常状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠的保护电动机。
2、本系列保护器采用电流检测技术供电和取样，输出接口采用交流固态继电器，结构简单、动作可靠、具有无功耗、无火花、免维护等优点。
3、本系列保护器符合GB/T 14048.4标准要求。
产品特点
静态量化标定
静态量化标定，不用启动电机，直接根据电机铭牌额定电流整定，更准确、直观、方便
安装方便
外观新颖，安装孔兼顾市场现有产品宽度更窄，安装方便
产品基数
电流范围：-A：1~2.5A -B：2~5A -C：4~10A
-D：8~20A -E：16~40A -F：32~80A
保护功能：断相、过载
整定方式：电位器静态量化整定
显示方式：发光管指示工作状态
触点形式：（固态开关）常闭触点
触点容量：1A AC380V(阻性)
控制回路：工作电压 AC220V与AC380V通用
外形尺寸：76×43×74mm
安装方式：装置式
