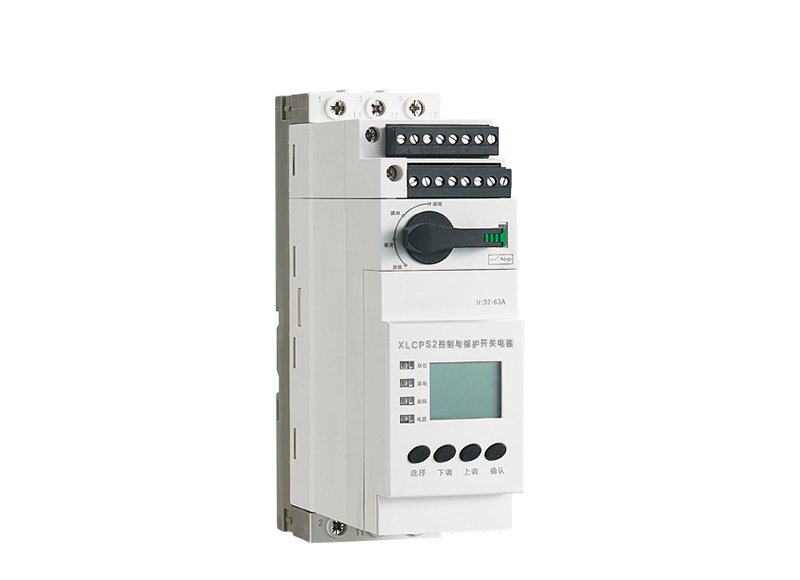

XLCPS2控制与保护开关电器
产品介绍Product introduction
产品概述
XLCPS2系列控制与保护开关电器（以下简称“开关”或CPS），主要应用于交流50Hz、额定工作电压690V 及以下、额定工作电流0.15A～63A、控制电动机功率自0.04kW至60kW的低压配电与电动机控制与保护电路。
XLCPS2开关是一种集成技术产品，结构紧凑，体积小型化，环保节能，安装方便，操作简单；数字电子控制系统智能化程度高，功能可靠完善。产品结构优化，使用环保新材料，具有耐温、强度高，耐电弧能力强等特点，产品功能组件模块化，各模块均有创新亮点，拥有多项专利，模块的标准化制造极大的提高了产品的可靠性。
XLCPS2开关是一种多功能开关电器，具备电路过载与短路保护能力，额定运行短路通断能力达到50kA；具备电路负载的合分控制功能，操作寿命长，可靠性高；控制方式多样，手柄控制（手动）、端子控制（自动）、键盘控制（菜单），具备远程控制开关闭合分闸的能力（上位机通讯控制与主令开关控制），适用自动控制系统和远程控制系统。
保护功能全面，短路、过载、断相、不平衡、堵转、欠流等，满足各种电路负载的需要，开关具备故障报警等功能，提供操作记录、故障记录等记忆数据。
产品符合标准：GB/T 14048.9标准。
产品基数
壳架等级 | 63 |
额定工作电压（Ue） | 400V、690V |
使用类别
| AC—43，AC—44 |
约定发热电流 Ith（A）
| 12 | 32 | 63 |
额定工作电流 Ie（A）
| 0.6、1.2、2.4、6、12
| 18、32
| 45、63
|
额定频率
| 50Hz
|
极数
| 3
|
额定工作制
| 八小时工作制，不间断工作制，断续工作制
|
断续工作制级别300，负载因数 40%
|
额定运行短路分断能力 Ics
| 50kA（AC400V）， 4kA（AC690V）
|
分断动作时间
| ≤ 2ms
|
额定绝缘电压 Ui
| 690V
|
额定冲击耐受电压 Uimp
| 6kV
|
安装方式
| 垂直安装（螺钉安装）
|
外形尺寸（mm）
| 184×55×158 |
