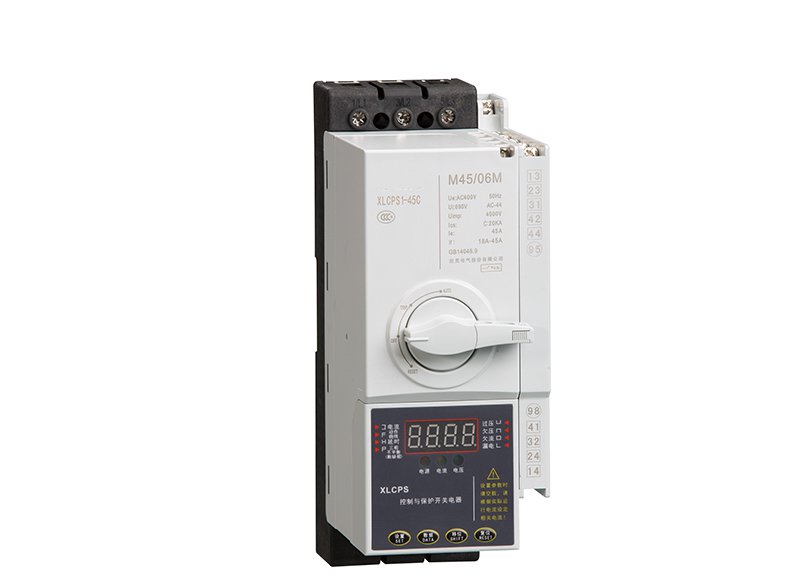

XLCPS1控制与保护开关电器
产品介绍Product introduction
产品概述
"控制与保护开关电器”是低压电器中的新型产品，其产品类别代号为“CPS”(Control and Protective Switching Devices)。XLCPS1系列控制与保护开关电器是在单一结构形式的产品上实现集成化的、内部协调配合的控制与保护功能，能够替代断路器(熔断器)、接触器、起动器、隔离器、热继电器、过载（或过流、断相）保护继电器、电机综合保护器、智能漏电继电器等多种传统的分离元器件，具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能，具有协调配合的时间－电流保护特性，具有控制与保护自配合、短路后连续运行，具有分断能力高，飞弧距离小、具有保护整定电流均可调的特性，操作方便、配套附件模块多样齐全等优点，可以实现对电动机负载、配电负载的控制和保护。
XLCPS1系列控制与保护开关电器的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器+ 接触器+过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和连续运行性能。
XLCPS1系列控制与保护开关电器以最新的微电子技术为基础，在同行产品的基础上，开发出具有本公司特色的XLCPS1系列控制与保护开关电器产品，克服了同行产品的缺点，汇集了低压电器分立元件的优点，功能齐全，性能可靠，为低压配电和控制系统的简化及优化提供了一种基础元件。
产品符合GB14048.9标准。
产品基数
额定工作电压(Ue) | 400V、690V |
控制电源电压(Us) | AC230V、AC400V |
壳架电流(Inm) | 45A、125A |
额定电流(Ie) | 1A、3A、6A、12A、16A、25A、32A、45A、63A、80A、100A、125A |
环境温度 | 上限温度：+40℃；下限温度：-5℃ |
安装环境 | 海拔高度不超过2000米，无潮湿，无腐蚀性气体。 |
极数 | 3P |
过载保护(延时) | 配电保护、电动机保护 |
分断能力 | C：15kA、Y：35kA |
辅助触头 | 06-3常开 2常闭 +1 故障脱扣 +1故障报警 |
派生功能 | F-消防、L-漏电、G-隔离、T-通讯 |
安装方式 | 垂直安装(螺钉安装) |
外形尺寸(mm) | 45型 3P：202×78×140；125型 3P：245×104×180； |
