NDS7(JSZ7)电子式时间继电器
产品概述
JSZ7系列时间继电器（以下简称继电器）适 用于交流50/60HZ,额定电压220V及以下或直 流110V及以下的控制电路中作延时元件按预 定的时间接通或分断电路。
继电器釆用新颖的电子线路，具有寿命长 延时精度高、安装方便、体积小等优点。是 德国西门子公司生产的7PU时冋继电器的替代 产品，其主要技术指标、性能、外形和安装方 式与7PU时间继电器基本相同。
型号含义
注∶JSZ7-T、JSZ7-S、JSZ7-H系列的触头形式有A、B、C、D四种;
JSZ7-D系列的触头形有A、B、D三种;
JSZ7-X系列的触头形式只有N一种;
JSZ7-A系列的触头形式只有A一种。
主要技术数据
1、工作电源：AC： 24V、480V=110V、220V 50/60HZ,允许波动范围为（85%〜110%）Ue：
DC： 24V、48V、110V；
2、 重复误差：≤1%（JSZ7-A型为≤5%）;
3、触头容量：AC220V 5A, COSΦ=1；
4、机械寿命：1X106
5、电寿命：1X105次；
6、安装方式：装置式兼35mm导轨式。
接线标志图和工作时序图

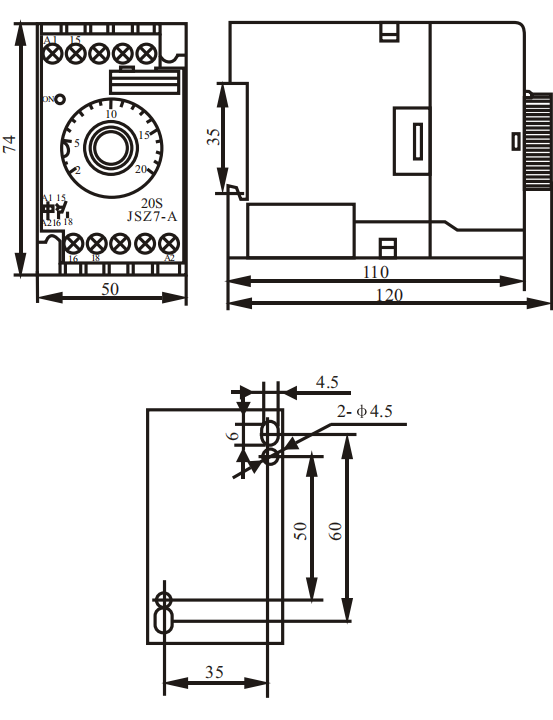

外形及安装尺寸
使用说明
1、JSZ7-D型继电器应用控制器（MR、E）进行控制，控制端切勿输入电压或接地，以免损坏产品。
2、JSZ7-A型继电器通电时间应大于2s。
3、继电器重复启动时间隔时间应≥0.5s。
