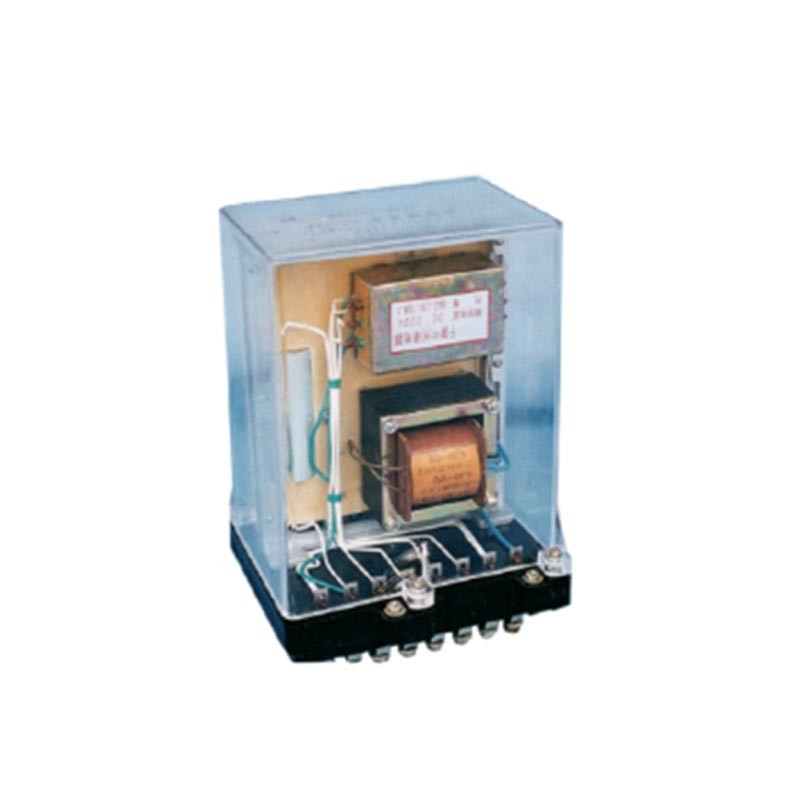

ZC-23 23A冲击继电器

发布时间：2023年09月20日人气：次

ZC-23 23A冲击继电器

产品概述

额定电压：220V、110V、48V、24V
冲击电流：0.16A、0.015A
稳定电流：3.2A
触点断开容量：DC40WAC50VA
功率消耗：一次绕组通过3.2A时≤7W
出中间ZJ额定值下≤10W
触点形式：一动合、一转换
开孔尺寸：113.5×81mm
安装方式：采用JK-2壳体

应用范围

ZC-23,23A型冲击继电器（以下简称继电器），广泛用于直流操作的继电保护及自动控制回路中，作为集中控制信号元件。

主要技术参数

额定电压：DC220V，110V,48V,24V。

最小冲击动作电流：ZC-23型不大于0.16A，AC-23A型不大于0.015A.

最大稳定电流：ZC-23型为3.2A，ZC-23A型为1.5A。

功率消耗：在交流器BL一次绕组通最大稳定电流时，其功率消耗不大于7W；出口继电器ZJ在额定电压下，动作状态时功耗不大于10W。

内部接线图

外形及开孔尺寸
