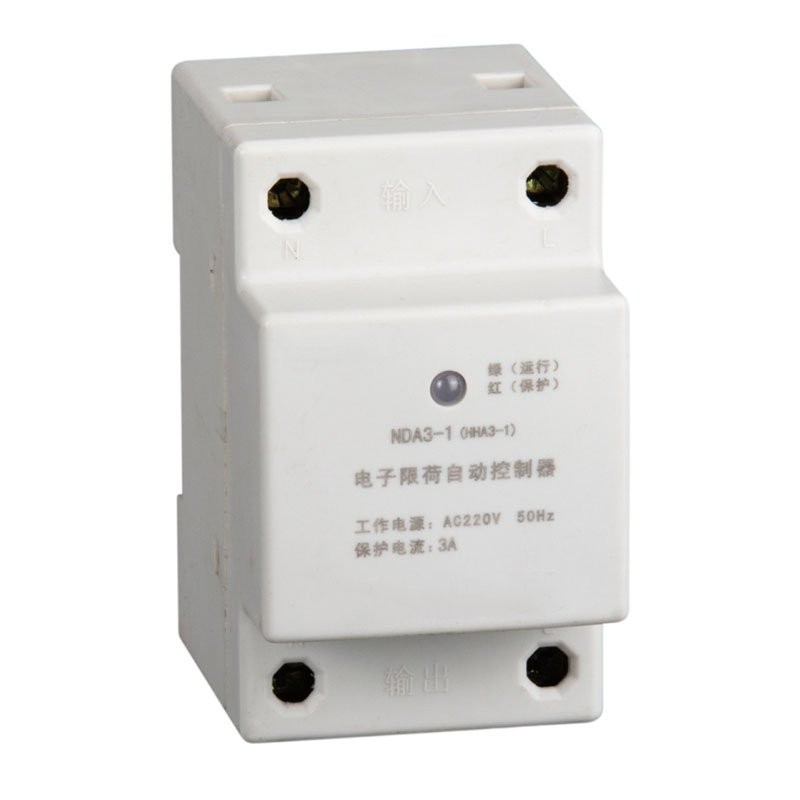

NDA3-1电子限荷自动控制器
产品概述
NDA3-1 （HHA3-1）系列电子限荷自动控制器 （以下简称控制器）适用于交流50Hz,工作电压 AC220V的控制电路中，按额定用电功率供电。当用电负荷超过规定的范围值时，控制器自 动切断负载电源，实现自动控制。运用控制 的场合主要为工矿、企业员工宿舍、建筑工 地民工宿舍中，控制员工、工人的违规用电 达到安全用电的目的。产品结构紧凑，外形 美观，与DZ47 （C45）并轨安装。
使用说明
1、按产品标识输入端（IN）、输出端 （OUT ）正确接线、（负载电流应小于产品的保护电流值）。
2、面板上的双色发光管指示状态：指示 灯发绿光时，负载电源接通，处于运行状态; 发红光时。保护功能启动，切断负载电源。
3、控制器的限荷（电流）保护动作具有 反时限特性；即负载超过产品的保护电流值越大，则产品的保护动作时间就越短，反之就越长。
注意事项
1、在接通电源前，请仔细检查接线是否 正确，负载大小是否与产品电流保护值相匹配，接线螺钉是否已拧紧，否则将损坏产 品。，
2、产品接通电源后，请勿接触带电部 位，以免发生触电。
3、因产品无短路保护功能，当产品输入 端或负载端有短路现象时将起不了限荷保护功能，并会损坏产品。
4、由于产品为自动复位方式复位，故当 违规用电设备接上时，控制器保护跳闸后，要 立即拨下违规用电设备，否则控制器会频繁的 复位、断开，从而损坏产品和用电设备。
5、为防强电流下触点发热，接线时务必 拧紧接线柱的螺钉，否则会因接触电阻过大造 成接线端处发热而损坏产品或引起其它事故。
安装方法
应用电路举例
直接控制方式的接线：被控制的电器是单 相供电，功耗不超过控制器的额定容量。可釆用直接控制方式，接线方法如
订货须知：
需说明产品型号、产品保护电流规格、电压等级、数量，有特殊要求时，应另注明。例 （NDA3-120A AC220V 100只）。
主要技术数据
1、工作电压:AC220V 50Hz
2、保护动作电流：0.5A、1A、电A、3A、 4A、 5A、 6A、 7A、 8A、 10A、 12A、 14A、 16A、 20A、25A、32A （其它规格可以订做）。
3、保护动作延时时间：4s〜6s （1.2 倍）具有反时限特性。
4、复位方式：自动复位（20s〜60s）
5、保护动作电流误差：±10%。
6、功耗：WL5W。
7、电寿命：1X10°次。
8、外形尺寸：（80X50X66.5） mm。
9、安装方式：35mm导轨式安装
接线图
安装尺寸图
