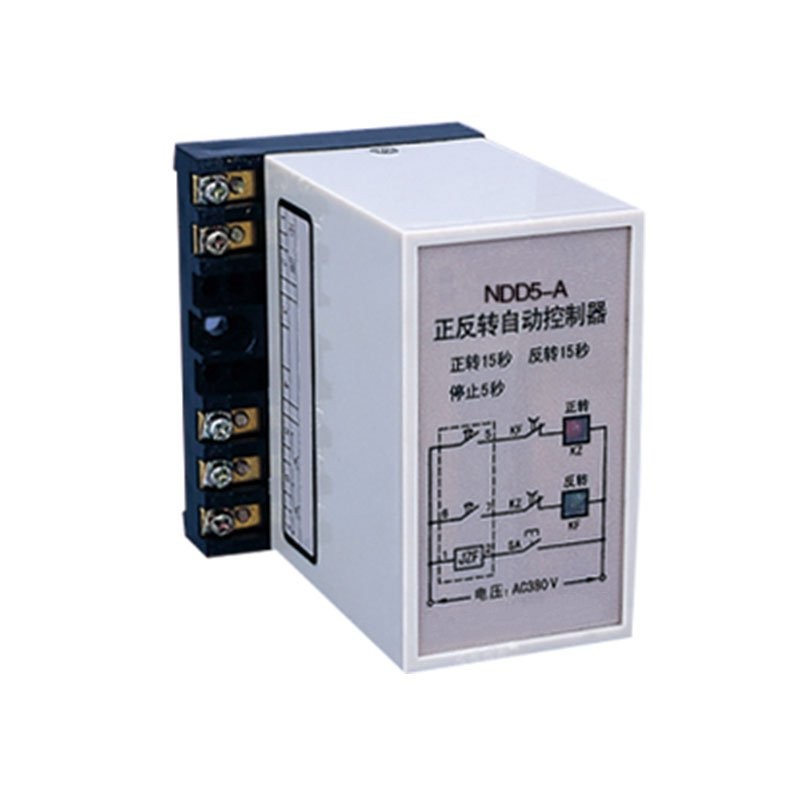

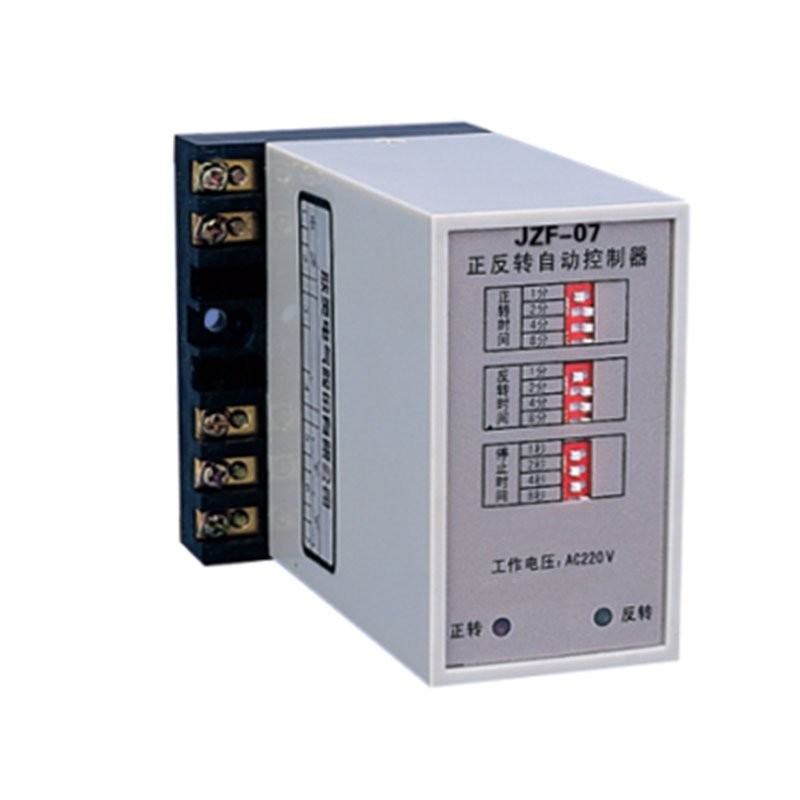

NDD5A B D-(JZF系列)正反转自动控制器

发布时间：2023年09月21日人气：次

NDD5A B D-(JZF系列)正反转自动控制器

概述

NDD系列正反转控制适用于交流50Hz，额定电压380V及以下的控制电路中作延时元件，按设定的时间接通或分断电路。

主要技术参数

1、工作电源∶AC220V、380V 50Hz，允许电压波动范围（85% 110%）Ue。

2、重复误差∶≤2%;

3、触点容量∶AC220V 3A COS中=1;

4、机械寿命∶1×10次;

5、电寿命∶1×10次;

6、安装方式∶装置式;

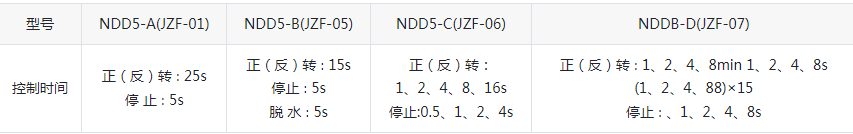

7、控制时间∶

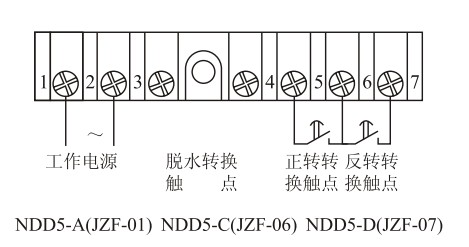

接线图

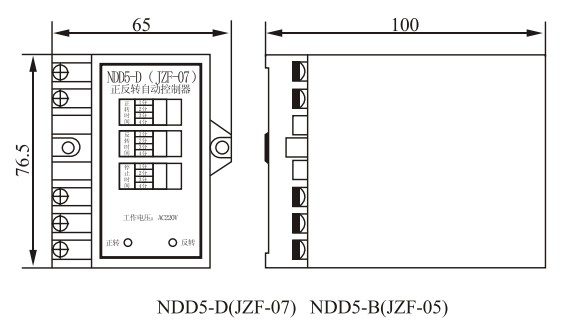

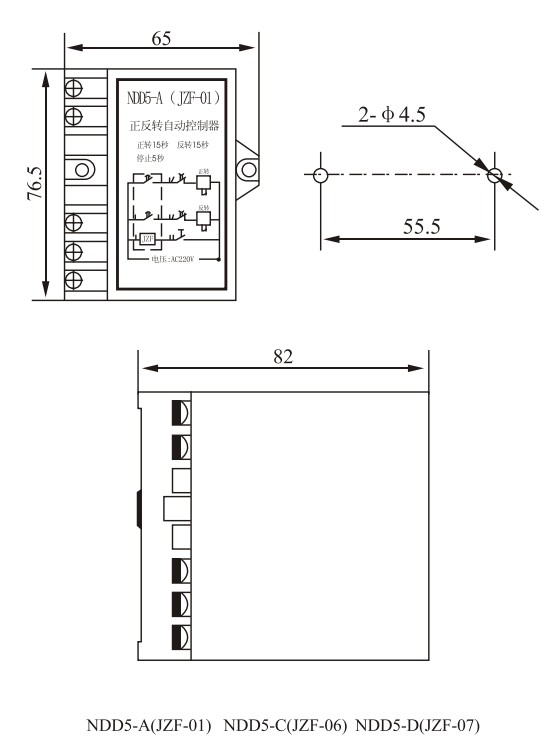

外形及安装尺寸

使用说明

产品面板上指示灯指示当前工作状态，如正转指示灯亮则表示5、6转换触点接通，反转指示灯亮则表示6、7转换触点接通，脱水指示灯亮表示3、4转换触点接通，正反转指示灯均不亮表示5、6与6、7均未接通，为停止时间。
