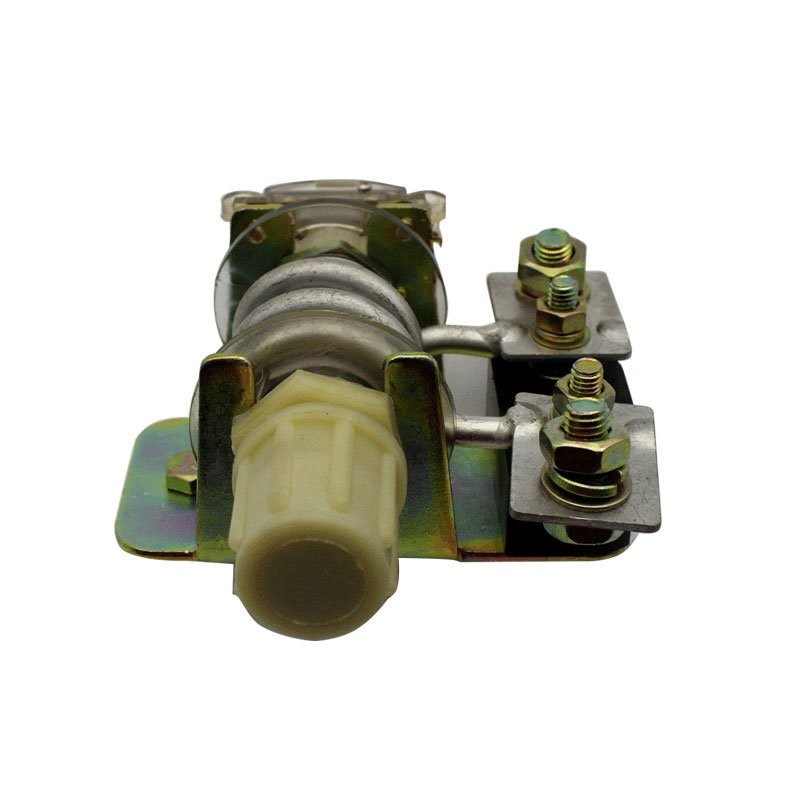

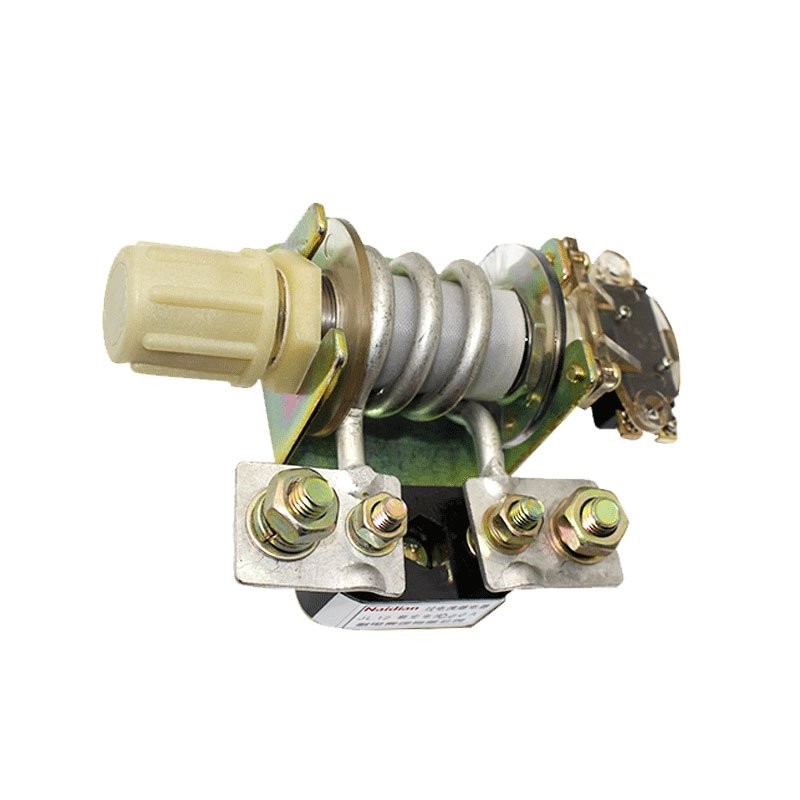

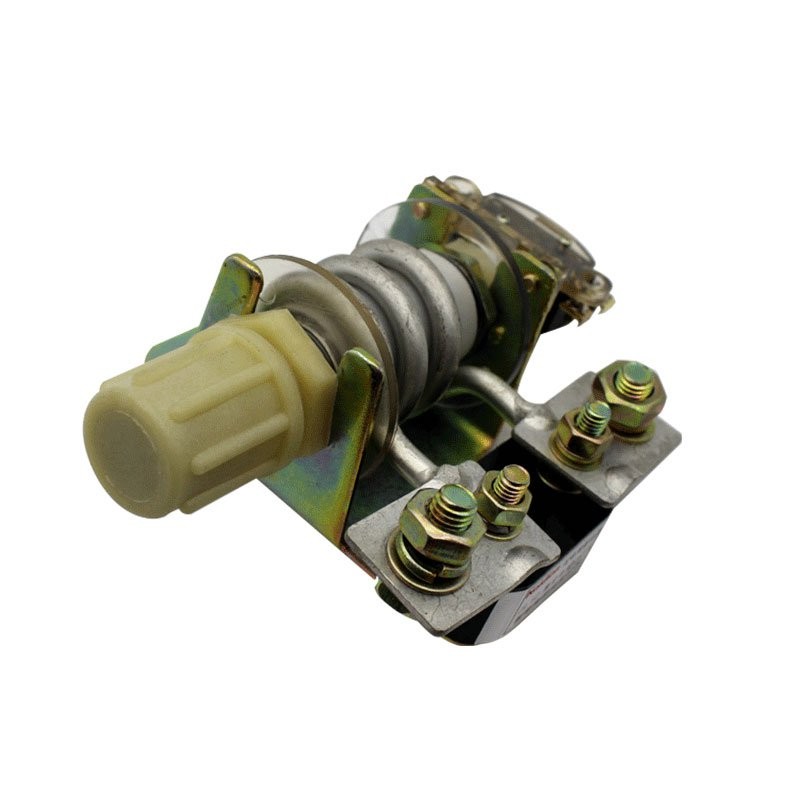

JL12型过流继电器

发布时间：2023年09月21日人气：次

JL12型过流继电器

产品概述

JL12系列过电流延时继电器适用于电压为380V，电流从5A至300A，频率为50Hz的线路中，该继电器主要作起重机械设备中的绕线型电动机的起动，过载，过流保护。

型号

主要技术参数

继电器的触头额定电流为5A，线圈额定电流规格有：5，10，15，20，30，40，50，60，75，100，150，200，300A。

继电器在环境温度-25℃-+40℃经调节后其特性应符合下表的规定。

动作特性表

使用及维修

在环境温度为-25℃+40℃时，温度变化对硅油粘度的影响，使继电器的动作时间有所变化，则可调节该继电器下端的调节螺钉，以达到特殊要求。
继电器采用无色透明硅油为油杯的阻尼液体，发现硅油变质一定要用（201-100甲基硅油）更换，不得用其它油类代替。

外形尺寸及安装尺寸
