DX-1闪光、信号继电器



 DX-1闪光、信号继电器


用途

     DX-1型闪光继电器用于信号回路.当工作线圈电源接通后,触点可周期性的接通和断开,使受控的灯光信号发出闪光。

主要技术参数

     额定值:DC 220V,110V,48V;
     触点形式：2组动合，1组动断；
     闪光频率：每分钟60±20次。
     动作值：不大于70%额定值。
     功率消耗：不大于3W。
     触点容量：在电压不超过250V,电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W.输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A.
     介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压 历时1分钟试验而无绝缘击穿或闪络现象。

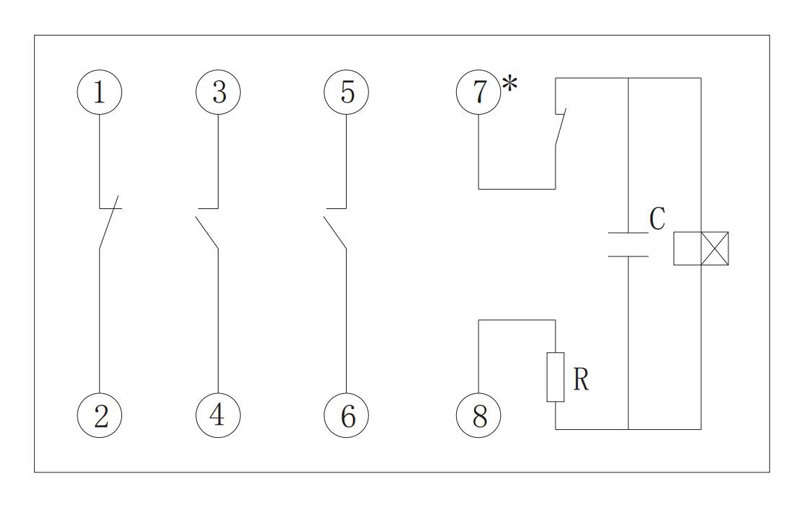

内部接线

DX-1闪光、信号继电器

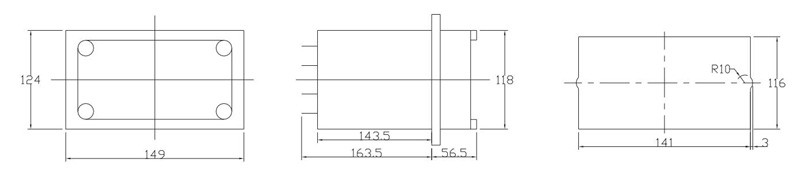

外形及开孔尺寸

DX-1闪光、信号继电器
