继电器

DX-9闪光、信号继电器

发布时间：2023年09月21日人气： 次

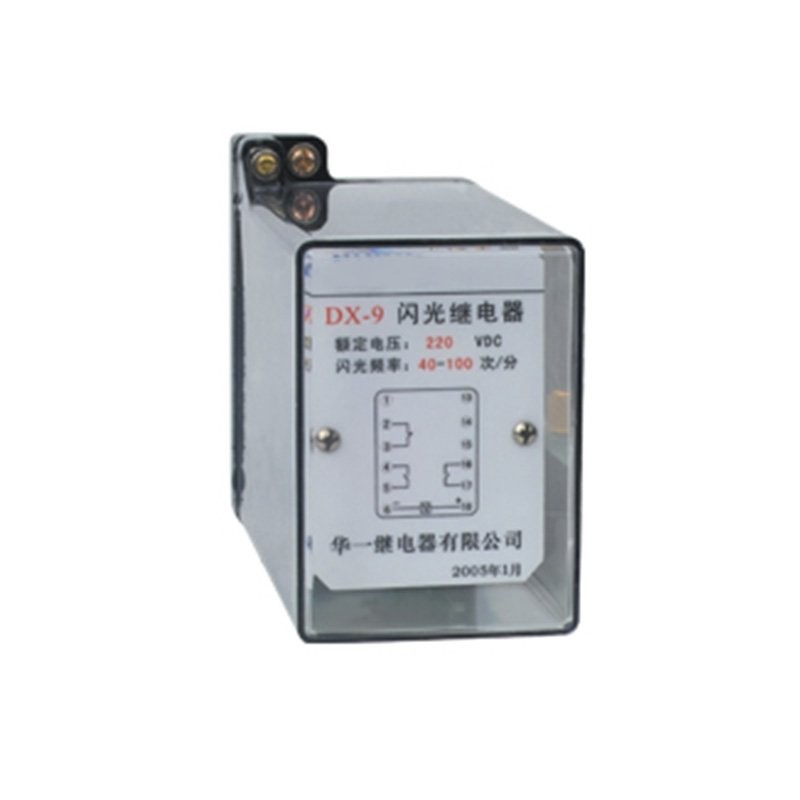

DX-9闪光、信号继电器



DX-9闪光、信号继电器


用途

     DX-9型闪光继电器用于信号回路,当电源接通后,触点可周期性的接通和断开,从而使受控的灯光信号发出闪光.

主要技术参数

     额定值:直流 220V,110V,48V,24V
            交流 220V,50Hz
     触点形式:二组动合,一组动断
     动作值:不大于80%额定值.
     闪光频率:每分钟40-80次.
     功率消耗：直流不大于5W,交流不大于12VA.
     触点容量：在电压不超过250V,电流不超过5A，时间常数为5+0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W.输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A.
     介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

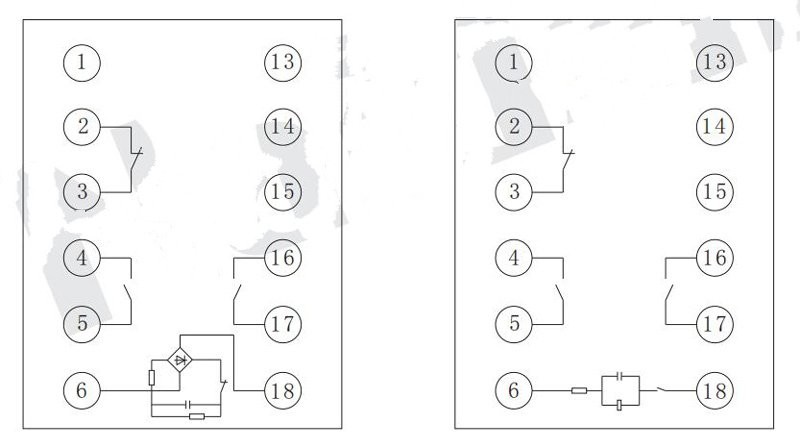

内部接线

DX-9闪光、信号继电器

外形及开孔尺寸

DX-9闪光、信号继电器
