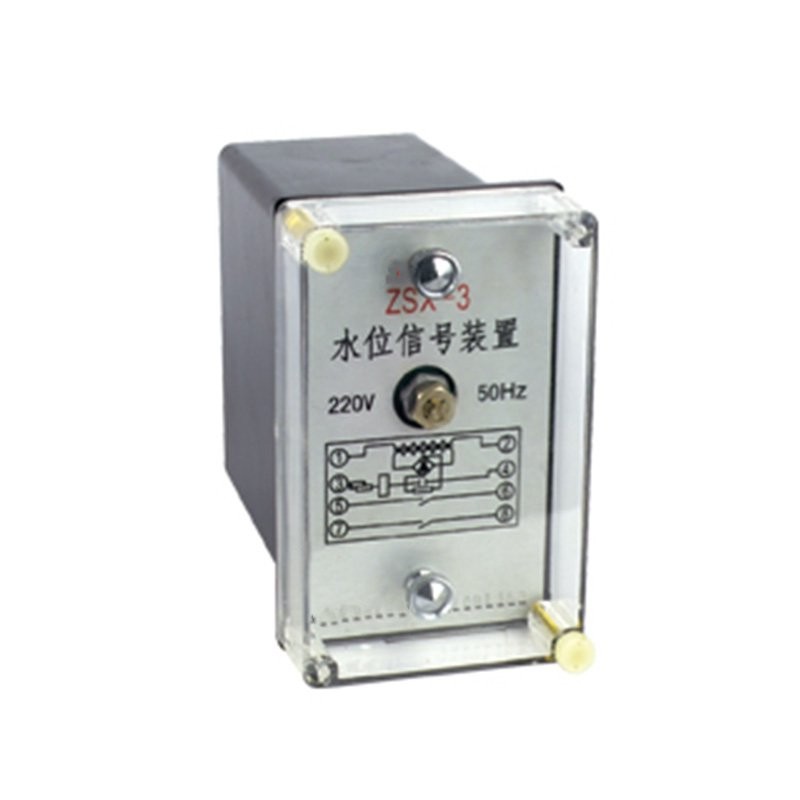

ZSX-3闪光、信号继电器
用途
ZSX-3型水位信号装置(以下简称装置)用于水轮发电机组自动化系统中,作为反应水位变化的信号元件.
调试方法
4.1使用前应对装置进行外观检查。
4.2将端子①，②接交流220V，50Hz电源，③,④(使用时分别接水位的两极)短接,并把电位器之值置于最大,检查动作电压 当动作电压不大于85%额定电压时,装置动作。
4.3在接入水位电极时，如因水电阻的变化影响动作时可调整电位器。
产品参数
额定值：电压（V）：AC220V
频率：50HZ
动作电压：不超过85%额定电压
结构和原理
2.1结构
装置采用JK-11K,H,Q型标准化壳体组件，具有嵌入式后接线（JK-11K)，凸出式后接线（JK-11H)和凸出式前接线 (JK-11Q)三种结构形式,可任选.其外形,安装开孔尺寸及端子图见附录.
2.2工作原理

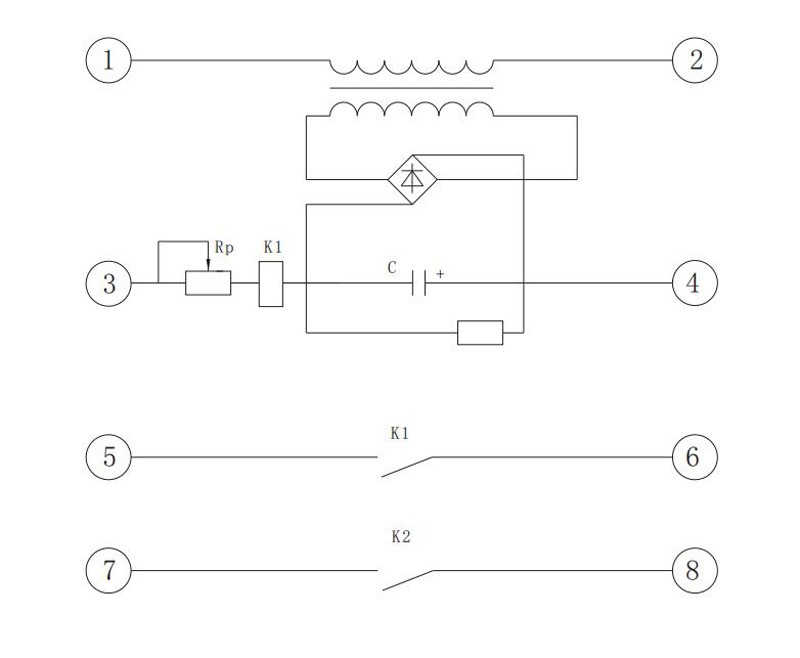

装置由变压器,整流桥,JRC-10M小型密封电磁继电器,电容器,电阻器,发光二极管组成.原理接线图见图1.
当端子①,②接入交流220V,50Hz电源时，当水位上升到使○,○(接水位电极)形成通路时电磁继电器K动作,动合触点 闭合,装置发出信号。
技术条件
3.1额定电压
装置的额定电压为交流220V,50Hz
3.2动作值
装置的动作电压不超过85%额定电压。
3.3动作时间
在额定电压下，装置动作时间不大于50ms。
3.4功率消耗
在额定电压下，功率消耗不大于3VA.
3.5线圈升温
当周围环境温度为40℃时，装置线圈应能长期承受1.1倍额定电压，其温升不超过60K.
3.6触点性能
在电压不大于220V，电流不大于0.4A的直流有感负荷电路（
=5ms±0.75ms)中，触点断开容量为30W。
3.7介质强度
装置所有电路对外壳及非带电金属部分之间的绝缘应能耐受2000V（有效值），50Hz的交流电压，历时1分钟而无击穿 或闪络现象。
