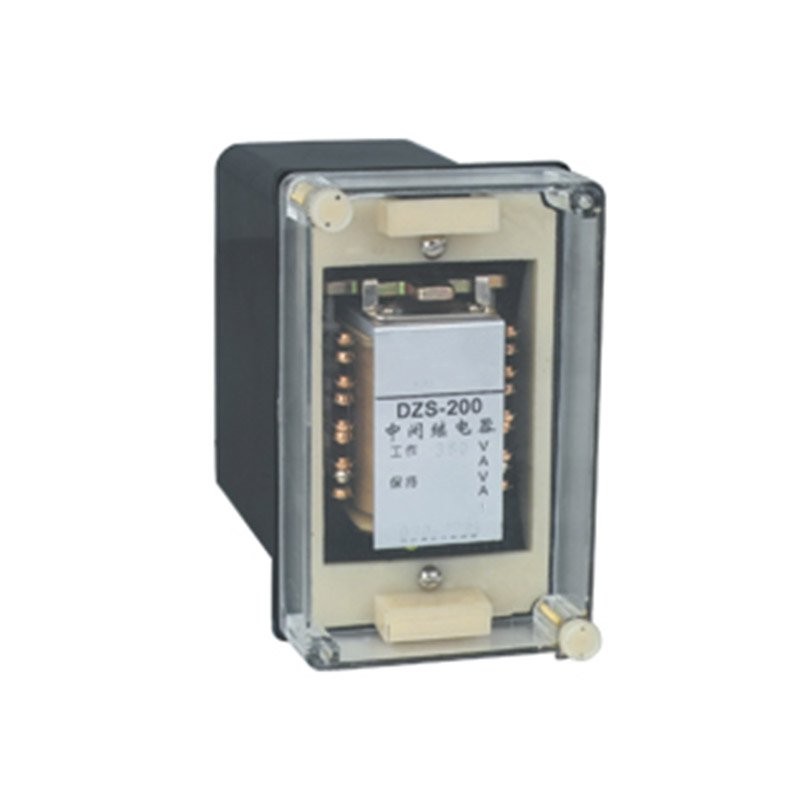

DZS-890系列延时中间继电器
产品概述
该继电器用于各种继电保护及自动化设备和电力系统二次回路中，作为继电保护回路和控制回路增加控制对象的数量 或扩大控制容量的一种带延时的辅助继电器。
结构特点
该继电器为阀型电磁式继电器，导磁体采刚U型机构。结构采用标准A系列壳体即A11K为嵌入式安装，P11P为拼块嵌入 式安装，A11H为凸出安装后接线，A11Q为凸出安装前接线。

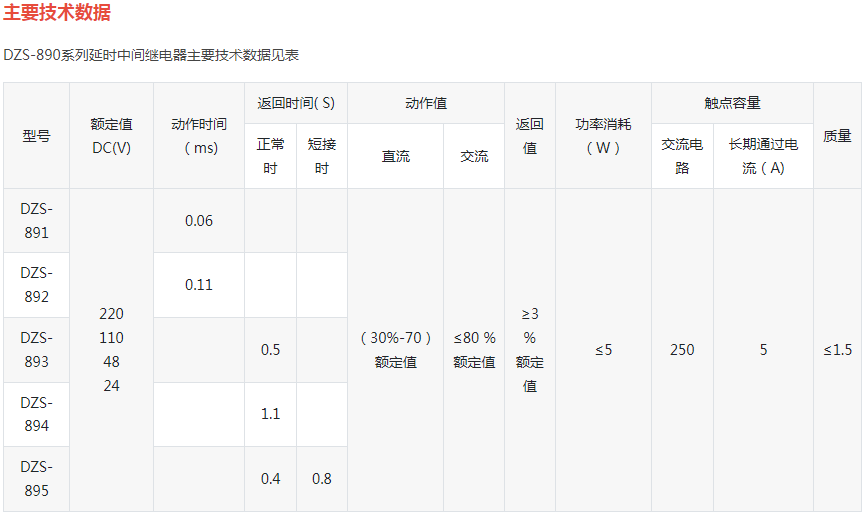

产品参数
额定电压：220、110、48、12VDC
动作电压：30%~70%Un
返回电压：≥5%Un
触点形式：891-895
触点容量：100W DC 、100VA AC
接线方式：板前、板后接线
安装方式: A11K A11P A11H A11Q
089 090
额定电流：5A、10A
动作电流：5A：(2、2.5、3、3.5、4、4.5、5A)
10A：(4、5、6、7、8、9、10A)
返回系数：≥0.85
瞬动倍数：2-8倍
功率消耗：≤15VA
10倍动作电流时间：11：0.5～4s,12：2～16s ,13：2～4s,14：8～16s
触点形式：一动合一动断、二动合一动断
外形尺寸：149×129×230

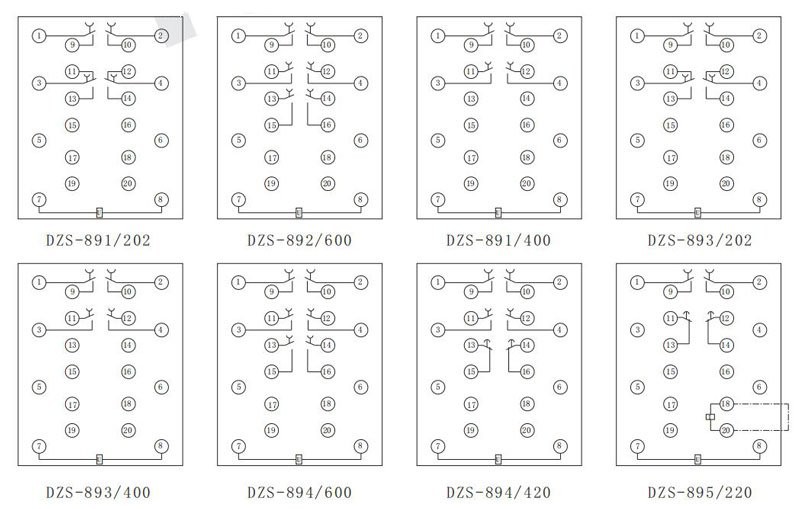

背后端子接线图
DZ-890系列延时中间继电器背后端子接线见图

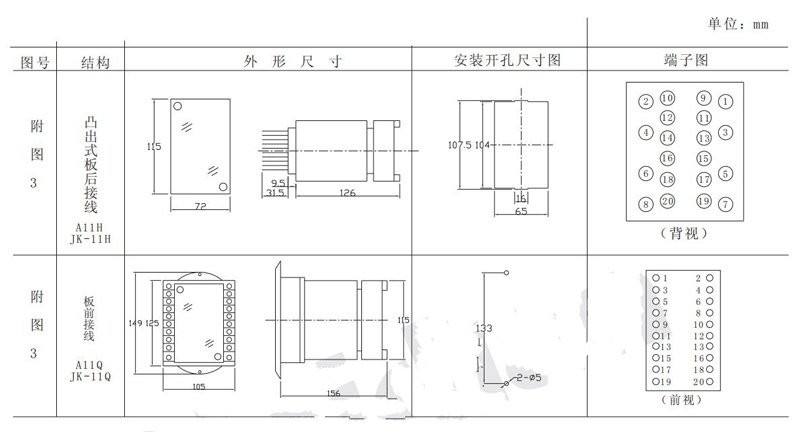

外形及开孔尺寸
