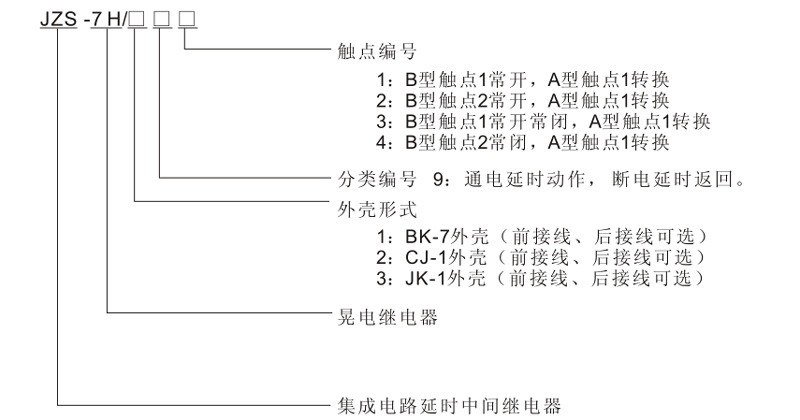

JZS-7H系列晃电继电器
用途
JZS-7H系列晃电继电器用于各种可能产生晃电现象的保护和控制回路中，以避免晃电现象造成的生产部连续性，安全事故及设备损坏等，本系列产品JZS-7可调延时中间继电器派生产品。
产品概述
使用环境
1:环境温度：20℃±2℃
相对湿度：45%-75%
大气压力：80Kpa-106Kpa
存储和运输过程中的极限温度：-25℃-75℃
使用地点的海拔高度：不高于2500米
使用环境的周围介质无爆炸危险品，不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。
2.正常使用条件
环境温度：-25℃-+40℃
环境相对湿度：不大于90%
大气压力：80Kpa-110Kpa
3.继电器额定值
额定电压值：48V，110V,220V,AC,DC
4.触点容量：A型触点：AC250V，COSφ=1.0 5A DC250V接通5A， t=5mS,50W
B型触点：AC250V，COSφ=1.0 5A DC250V接通5A， t=5mS,500W
5. 功耗 在额定电压下不大于5W
6. 绝缘电阻 用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。
7.绝缘耐压

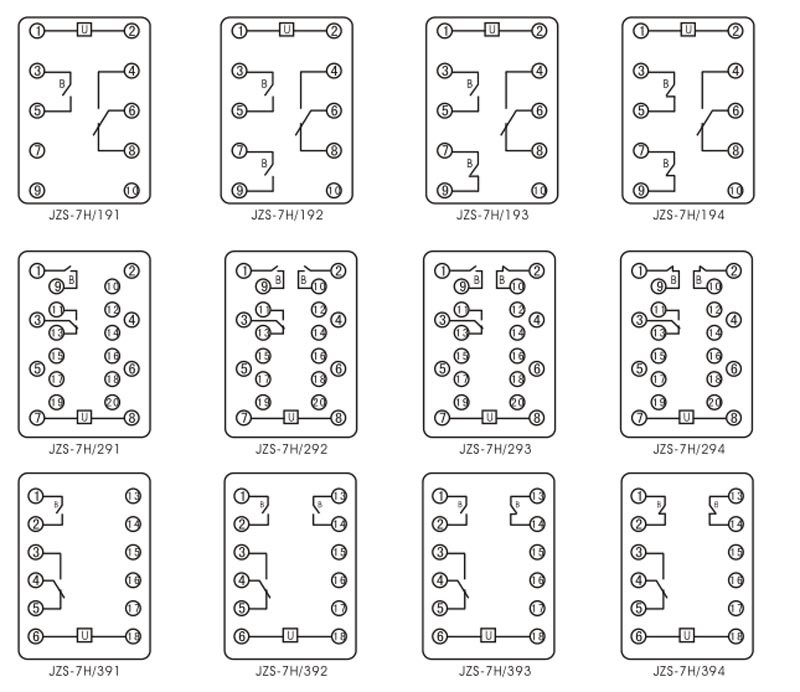

内部接线图
