LB-7 型闭锁继电器

发布时间:2023年09月23日人气:

LB-7 型闭锁继电器



LB-7 型闭锁继电器

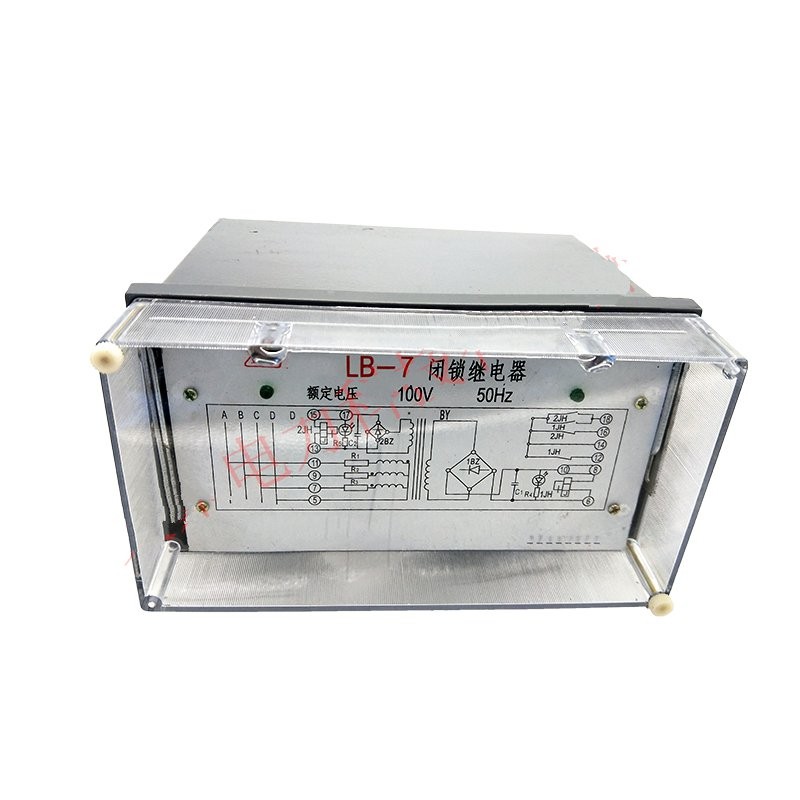

     LB-7 型闭锁继电器(以下简称继电器)用于发电厂及变电所内高压母线带电时防止合接地刀闸。

     a. 继电器按整流式原理构成。其组成部分包括变压器、电阻器、整流桥、 滤波电容、极化继电器及指示灯;

     b. 继电器所用的变压器是一个五绕组变压器。原边三个绕组成星形连接,其中 A 相极性相反,所以加三相对称电压时磁通向量和不为零,二次绕组有电压输出,经整流滤波驱动两个极化继电器。两个极化继电器的触点相互串接以实现其输出双重化;

     c. 若一相或两相断线时,变压器二次亦有电压输出,继电器可靠动作

技术要求

     1. 额定电压:交流 100V,50Hz。

     2. 继电器施加三相交流额定电压 100V(相电压 58V)以及在断一相或断两相时,继电器可靠动作,断电时可靠返回。

     3. 继电器施加三相额定电压 100V 时,继电器执行元件极化继电器中流过的电流不小于 5mA。

     4. 继电器施加额定电压,断 A 相,极化继电器流过的电流不小于 2.5mA。

     5. 继电器施加额定电压,其动d. 继电器接于发电厂及变电所内高压母线上电压互感器二次侧,当高压母线无电时,继电器释放,极化继电器的动断触点接通,闭锁解除,允许合接地刀闸。作时间在常温下不大于 45ms。

     6. 继电器施加额定电压,每相所消耗功率不大于 5VA。

     7. 在环境温度为+40℃时,有电(一相、二相或三相)情况下,继电器能长期耐受 1.1 倍额定电压,其温升不超过 65℃。

     8. 触点断开容量在直流有感(τ =5ms)回路,U≤250V,I≤0.2A,为 20W;在交流(cosφ =0.4)回U≤250V,I≤0.2A,为 30VA。

     9. 介质强度继电器所有电路对外露的非带电金属部分及交流对触点电路之间,应能承受交流 50Hz,2kV 历时 1min 试验而无绝缘击穿或闪络现象。

     10. 继电器的电寿命不低于 103 次,机械寿命为 10 4 次。

     11. 继电器重量约为 0.8kg。
