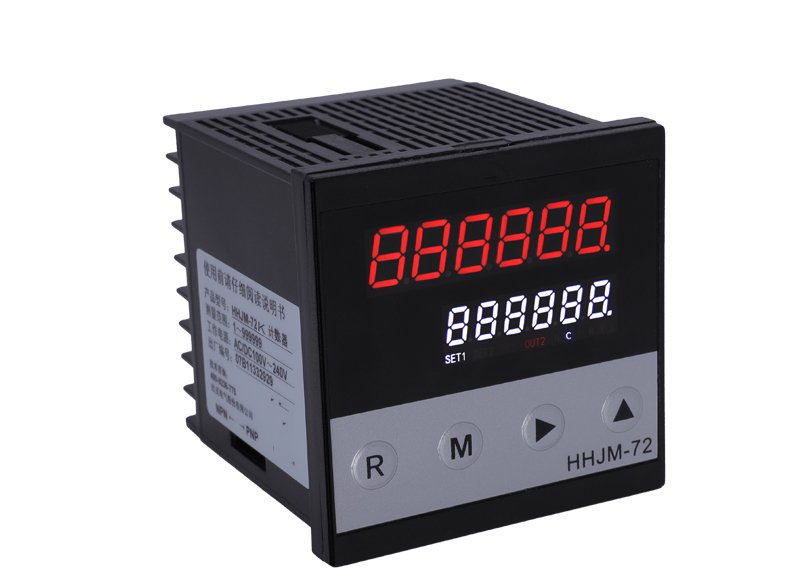

HHJM-72F、HHJM-72K计数继电器
产品介绍Product introduction
产品概述
HHJM系列计数继电器适用于交流50/60Hz，额定工作电压380V及以下或直流工作电压240V及以下的控制电路中作计数元件，按预置的数字接通或分斷电路。
采用高性能单片机芯片、EEPROM储存器、计数信号光电隔离、双排LED显示，具有计数范围宽、多种计数方式和计数信号输入、计数性能稳定可靠等特点，广泛应用于工业自动化控制中。
本产品符合GB/T 14048.5的要求。
工作电压：AC380V、AC/DC100~240V、AC/DC24V
计数范围：1~999999
计数信号：接点信号、电平信号（DC5～30V)、传感器信号
计数速度：1、10、30、300、1000次/秒
计数模式：总量：分量计数值之和，有[包数]和[累计]两种计数方式，达到总量值停止计数（仅HHJM-72K带总量输出）分量：显示每批个数，达到分量值时触点输出
输出模式：N、C制式
输出触点：[HHJM-72F]一组常开常闭触点:[HHJM-72K]l两组常开闭触点
触点容量：3A AC250V(阻性)
复位方式：总量：拨段开关为NPN时，短接总量复位端和0V;拨段开关为PNP时，短接总量复位端和12V；分量：按R建复位或短接分量复位端和0V
自动复位：0.1～999.9秒(仅限C制式）
辅助电源：DC12V30mA(max)
外形尺寸：72×72×78mm
开孔尺寸：68×68mm
