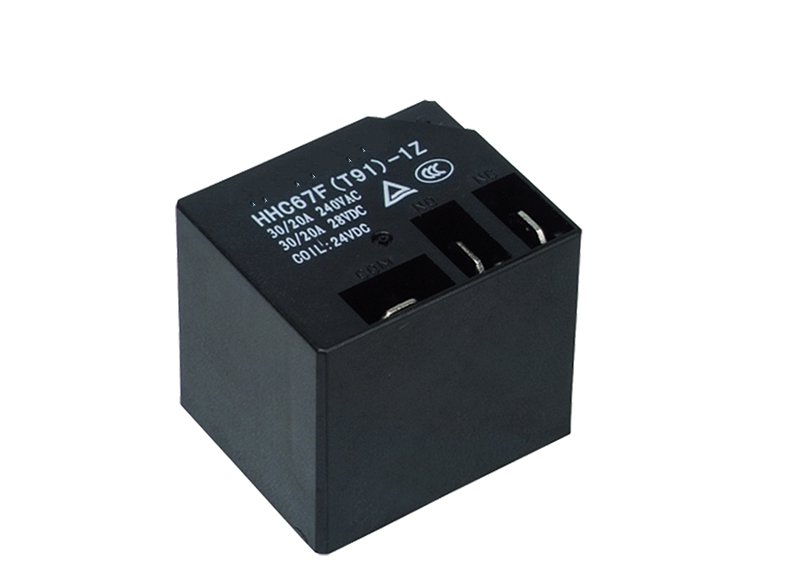

HHC67F(T91)小型电磁继电器
产品介绍Product introduction
产品概述
HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表。可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
本系列小型电磁继电器执行GB14048.5标准。
详细参数
产品型号 | HHC67E（T91） |
触点
| 形式 | 1H、1D、1Z |
负载 | NC：30A/240VAC 28VDC；NO：40A/240VAC 28VDC； NC：20A/240VAC 28VDC；NO：30A/240VAC 28VDC； |
最大切换电压 | 240VAC/28VDC |
接触电阻 | ≤100mΩ |
材料
| 银合金
|
吸合电压（23℃） | DC：≤75%×额定电压
|
AC：≤80%×额定电压 |
释放电压（23℃）
| DC：≤10%×额定电压
|
AC：≤30%×额定电压
|
最大电压（23℃） | 110%×额定电压 |
线圈规格 | 直流（DC） | DC：5V~110V |
交流（AC） | AC：6V~220V |
线圈功率
| DC：0.93W，AC：1.5VA |
吸合时间
| ≤15ms |
释放时间
| ≤10ms |
介质耐压
| 同极触点之间 | 1800VAC/1min（漏电流 1mA） |
异极触点之间 | - |
触点与线圈 | 2500VAC/1min（漏电流 1mA） |
绝缘电阻 | ≥100MΩ（500VDC）
|
环境温度 | -40~+85℃（不冷凝） |
安装方式 | PCB印刷板式 |
重量 | 约30g |
外形尺寸 | 32.4×27.4×28.6mm |
通用型号 | T91、G8P-TP、HF105F-2 |
产品特点
◇超小型体积；◇功耗低；◇触点负载大；◇高灵敏度
产品尺寸及安装方式
触点形式：1H、1D、1Z
触点负载：NC：30A/240VAC 28VDC
NO：40A/240VAC 28VDC
NC：20A/240VAC 28VDC
NO：30A/240VAC 28VDC
线圈功率：DC：0.93W，AC：1.5VA
线圈规格：DC：5V-110V；AC：6V-220V
外形尺寸：32×27×28.6mm
