HHC68AUL、BUL系列小型电磁继电器
产品介绍
产品概述
HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
详细参数
产品型号 | HHC68AUL、BUL系列 |
触点
| 形式 | 2Z、2H、2D
4Z、4H、4D |
负载 | HHC68AUL-2Z: 12A/240VAC 28VDC HHC68BUL-4Z:5A/240VAC 28VDC |
最大切换电压 | 240VAC/28VDC |
接触电阻 | ≤100mΩ |
材料
| 银合金
|
最大电压（23℃） | 110%×额定电压 |
线圈规格 | 直流（DC） | DC：6V~220V |
交流（AC） | AC：6V~380V |
线圈功率
| DC：0.9W，AC：1.2VA |
绝缘电阻 | ≥100MΩ（500VDC）
|
环境温度 | -40~+85℃（不冷凝） |
安装方式 | PCB印刷板式，插座式 |
外形尺寸 | 27×21×36.5mm |
产品特点
触点形式：2Z、2H、2D；4Z、4H、4D
触点负载：HHC68AUL-2Z: 12A/240VAC 28VDCHHC68BUL-2Z: 6.5A/240VAC 28VDCHHC68BUL-4Z: 5A/240VAC 28VDC
线圈功率：DC：0.9W；AC：1.2VA
线圈规格：DC：6V-220V；AC：6V-380V
外形尺寸：27×21×36.5mm

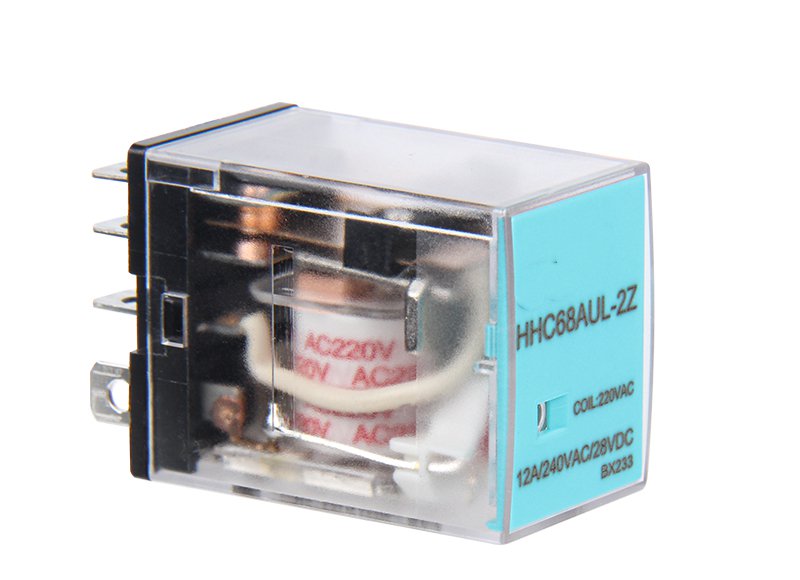

小透明+清新蓝，一改沉闷；
表面弧度设计，实力抢镜。
1、新颖配色 个性化外观
小透明+清新蓝，一改沉闷；
表面弧度设计，实力抢镜。

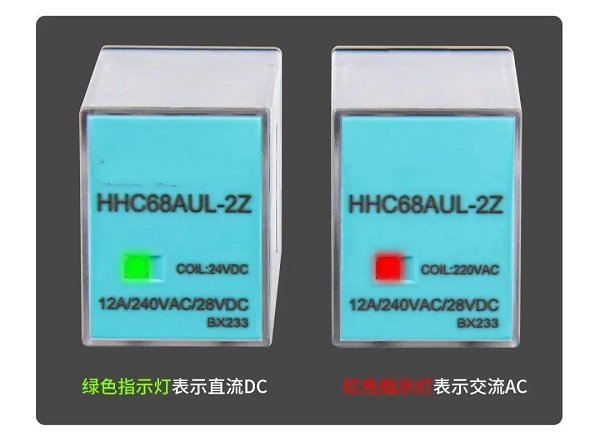

指示灯多角度可见
方便随时观察工作状态。
侧面凹槽，拆装方便；
外壳附有接线图，使用不犯难。

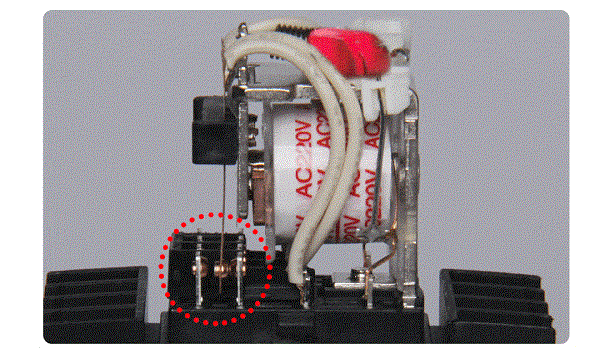

触点采用银合金材质，可承载大电流
导电性能强。

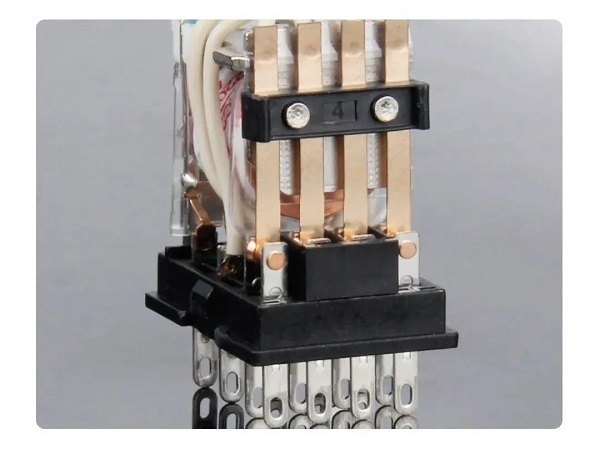

触脚精选黄铜、磷铜材质，
导电率高，温升低，
抗疲劳能力强。
产品尺寸及安装方式
