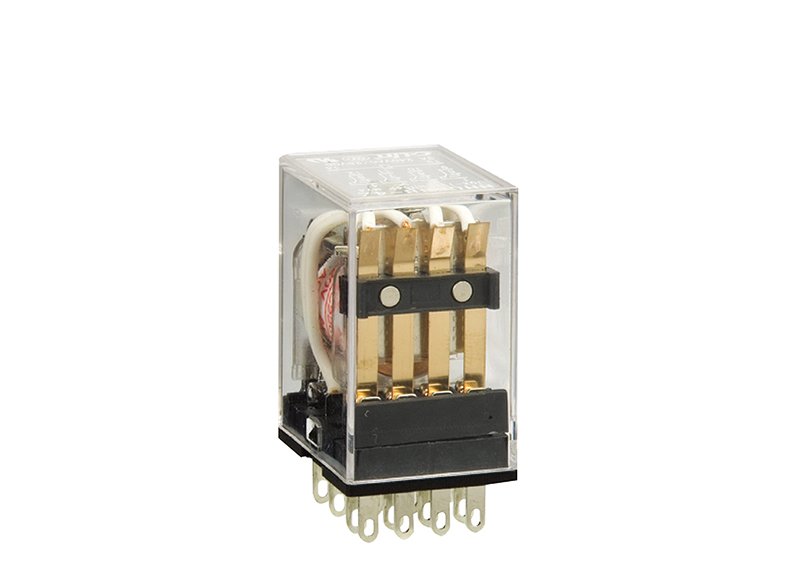

HHC68B-4Z (HH54P,MY4)小型电磁继电器
产品介绍Product introduction
产品概述
HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
本系列小型电磁继电器执行GB14048.5标准。
产品基数
触点形式：4H、4D、4Z
触点负载：3A/240VAC 28VDC
线圈功率：DC：0.9W；AC：1.2VA
线圈规格：DC：3V-220V；AC：3V-380V
外形尺寸：27.3×21×35mm
详细参数
产品型号 | HHC68B-4Z (HH54P,MY4) |
触点
| 形式 | 4H、4D、4Z |
负载 | 3A/240VAC 28VDC |
最大切换电压 | 240VAC/28VDC |
接触电阻 | ≤100mΩ |
材料
| 银合金
|
吸合电压（23℃） | DC：≤75%×额定电压
|
AC：≤80%×额定电压 |
释放电压（23℃）
| DC：≤10%×额定电压
|
AC：≤30%×额定电压
|
最大电压（23℃） | 110%×额定电压 |
线圈规格 | 直流（DC） | DC：3V~220V |
交流（AC） | AC：3V~380V |
线圈功率
| DC：0.9W，AC：1.2VA |
吸合时间
| ≤15ms |
释放时间
| ≤10ms |
介质耐压
| 同极触点之间 | 1000VAC/1min（漏电流 1mA） |
异极触点之间 | 1000VAC/1min（漏电流 1mA） |
触点与线圈 | 1500VAC/1min（漏电流 1mA） |
绝缘电阻 | ≥100MΩ（500VDC）
|
环境温度 | -40~+85℃（不冷凝） |
安装方式 | PCB印刷板式，插座式 |
重量 | 约35g |
外形尺寸 | 27.3×21×35mm |
通用型号 | HH54P、MY4、HF18FF-4Z |
产品特点
◇超小型体积；◇功耗低；◇触点负载大；◇高灵敏度；◇可配置指示灯；
