继电器

HHC68A-1Z (JQX-13F/1Z,LY1)小型电磁继电器 HHC68系列

发布时间：2023年05月16日人气： 次

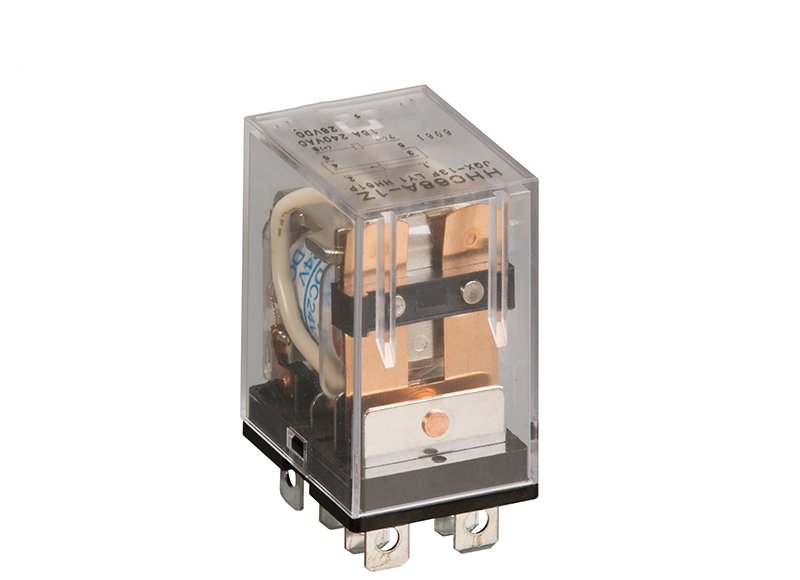

HHC68A-1Z (JQX-13F/1Z,LY1)小型电磁继电器



HHC68A-1Z (JQX-13F/1Z,LY1)小型电磁继电器 HHC68系列


产品介绍Product introduction

产品概述

     HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。

     本系列小型电磁继电器执行GB14048.5标准。

产品基数

     触点形式：1H、1D、1Z

     触点负载：15A/240VAC  28VDC

     线圈功率：DC：0.9W；AC：1.2VA

     线圈规格：DC：6V-220V；AC：6V-380V

     外形尺寸：27.3×21×35mm

详细参数


产品型号

HHC68A-1Z (JQX-13F/1Z,LY1)

触点

形式

1H、1D、1Z

负载

15A/240VAC  28VDC


最大切换电压

240VAC/28VDC

接触电阻

≤100mΩ

材料

银合金

吸合电压（23℃）

DC：≤75%×额定电压

AC：≤80%×额定电压

释放电压（23℃）

DC：≤10%×额定电压

AC：≤30%×额定电压

最大电压（23℃）

110%×额定电压

线圈规格

直流（DC）

DC：6V~220V

交流（AC）

AC：6V~380V

线圈功率

DC：0.9W，AC：1.2VA

吸合时间

≤15ms

释放时间

≤10ms

介质耐压

同极触点之间

1000VAC/1min（漏电流 1mA）

异极触点之间

1000VAC/1min（漏电流 1mA）

触点与线圈

1500VAC/1min（漏电流 1mA）

绝缘电阻

≥100MΩ（500VDC）

环境温度

-40~+85℃（不冷凝）

安装方式

PCB印刷板式，插座式

重量

约35g

外形尺寸

27.3×21×35mm

通用型号

LY1、HF13F-1Z


产品特点

     ◇超小型体积；◇功耗低；◇触点负载大；◇高灵敏度；

产品尺寸及安装方式

HHC68A-1Z (JQX-13F/1Z,LY1)小型电磁继电器 HHC68系列
