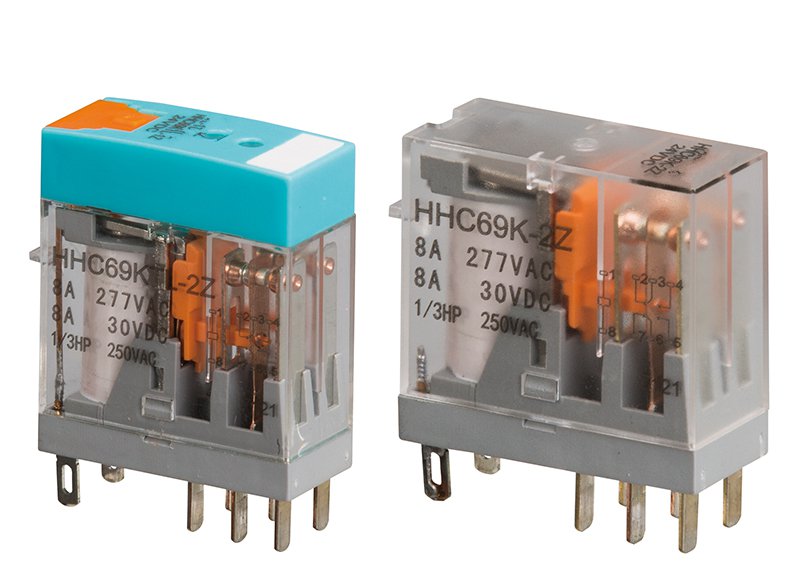

HHC69KTL-2Z、HHC69K-2Z小型电磁继电器
产品介绍Product introduction
产品概述
HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
本系列小型电磁继电器执行GB14048.5标准。
产品基数
触点形式：2H、2D、2Z
触点负载：8A/240VAC 28VDC
线圈功率：DC：0.53W；AC：1.0VA
线圈规格：DC：5V-110V；AC：6V-220V
外形尺寸：标准型：34×12.7×28.8mm
低背型：27×12.7×28.8mm
详细参数
产品型号 | HHC69KTL-2Z、HHC69K-2Z |
触点
| 形式 | 2H、2D、2Z |
负载 | 8A/240VAC 28VDC |
最大切换电压 | 240VAC/28VDC |
接触电阻 | ≤100mΩ |
材料
| 银合金
|
最大电压（23℃） | 110%×额定电压 |
线圈规格 | 直流（DC） | DC：5V~110V |
交流（AC） | AC：6V~220V |
线圈功率
| DC：0.53W，AC：1.0VA |
绝缘电阻 | ≥100MΩ（500VDC）
|
环境温度 | -40~+85℃（不冷凝） |
安装方式 | PCB印刷板式，插座式 |
外形尺寸 | 标准型：34×12.7×28.8mm；低背型：27×12.7×28.8mm |
产品特点
◇超小型体积；◇功耗低；◇触点负载大；◇高灵敏度；
产品尺寸及安装方式
