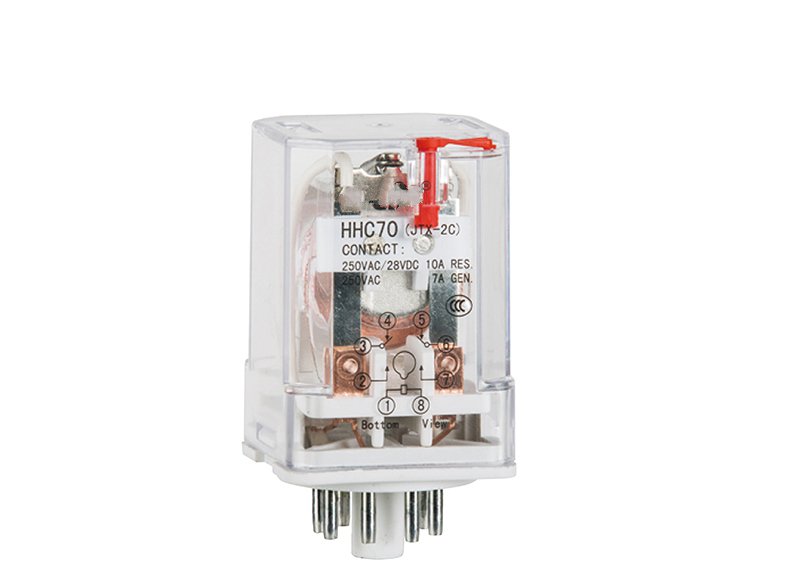

HHC70A(2Z) (JQX-10F；JTX)大功率电磁继电器
产品介绍Product introduction
产品概述
HHC70A(JTX, JQX-10F)系列大功率通用电磁继电器采用最新设计，无尘车间加工技术及自动化生产线，选材优质银合金触点，簧片专用铜材，国际标准尺寸及安装方式，具有容量高，灵敏度强，绝缘性和耐久性好，内部防尘，寿命更长等优点，广泛应用于家用电器，机械控制，工业设备，工业控制系统，自动化控制系统，农业机具，输配电等领域。
产品基数
触点形式：2H、2D、2Z
触点负载：10A/240VAC 28VDC
线圈功率：DC：1.8W；AC：2.7VA
线圈规格：DC：6V-220V；AC：6V-380V
外形尺寸：35×35×53mm
详细参数
产品型号 | HHC70A-2Z（JQX-10F；JTX） |
触点
| 形式 | 2H、2D、2Z |
负载 | 10A/240VAC 28VDC
|
最大切换电压 | 240VAC/28VDC |
接触电阻 | ≤100mΩ |
材料
| 银合金
|
吸合电压（23℃） | DC：≤75%×额定电压
|
AC：≤80%×额定电压 |
释放电压（23℃）
| DC：≤10%×额定电压
|
AC：≤30%×额定电压
|
最大电压（23℃） | 110%×额定电压 |
线圈规格 | 直流（DC） | DC：6V~220V |
交流（AC） | AC：6V~380V |
线圈功率
| DC：1.8W，AC：2.7VA |
吸合时间
| ≤20ms |
释放时间
| ≤15ms |
介质耐压
| 同极触点之间 | 1000VAC/1min（漏电流 1mA） |
异极触点之间 | 1500VAC/1min（漏电流 1mA） |
触点与线圈 | 1500VAC/1min（漏电流 1mA） |
绝缘电阻 | ≥100MΩ（500VDC）
|
环境温度 | -25~+55℃ |
安装方式 | 插座式 |
重量 | 约75g |
外形尺寸 | 35×35×53mm |
通用型号 | JQX-10F |
产品特点
◇体积小重量轻；◇功耗低；◇使用寿命长；◇高灵敏度；
产品尺寸及安装方式
