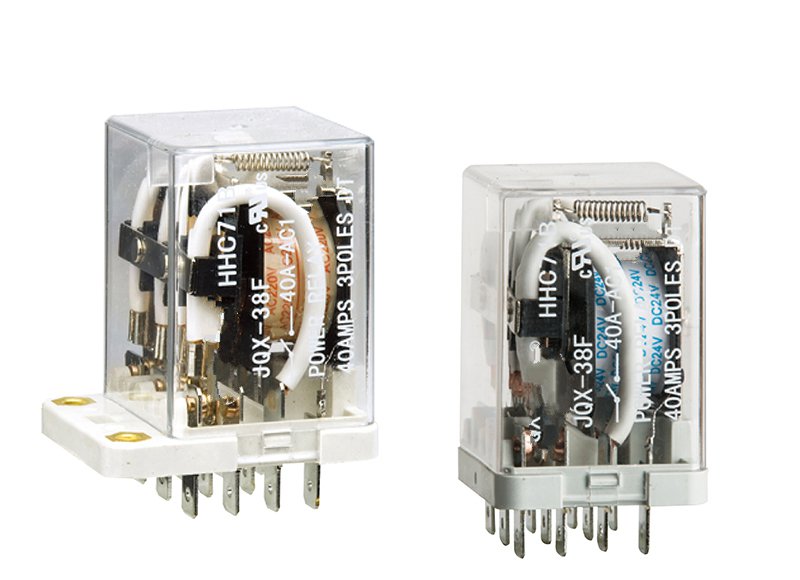

HHC71B (JQX-38F)大功率电磁继电器
产品介绍Product introduction
产品概述
HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。
本系列小型电磁继电器执行GB14048.5标准。
产品基数
触点形式：2H、2D、2Z，3H、3D、3Z
触点负载：40A/240VAC 28VDC
线圈功率：DC：2.5W；AC：6VA
线圈规格：DC：6V-220V；AC：6V-380V
外形尺寸：57.3×37.2×40.9mm
外形尺寸：40×50×56mm
详细参数
产品型号 | HHC71B（JQX-38F） |
触点
| 形式 | 2H、2D、2Z，3H、3D、3Z |
负载 | 40A/240VAC 28VDC |
最大切换电压 | 240VAC/28VDC |
接触电阻 | ≤100mΩ |
材料
| 银合金
|
吸合电压（23℃） | DC：≤75%×额定电压
|
AC：≤80%×额定电压 |
释放电压（23℃）
| DC：≤10%×额定电压
|
AC：≤30%×额定电压
|
最大电压（23℃） | 110%×额定电压 |
线圈规格 | 直流（DC） | DC：6V~220V |
交流（AC） | AC：6V~380V |
线圈功率
| DC：2.5W；AC：6VA |
吸合时间
| ≤25ms |
释放时间
| ≤15ms |
介质耐压
| 同极触点之间 | 1500VAC/1min（漏电流 1mA） |
异极触点之间 | 1500VAC/1min（漏电流 1mA） |
触点与线圈 | 2000VAC/1min（漏电流 1mA） |
绝缘电阻 | ≥100MΩ（500VDC）
|
环境温度 | -25~+55℃ |
安装方式 | 插座式、螺栓式 |
重量 | 约130g |
外形尺寸 | 57.3×37.2×40.9mm；40×50×56mm |
通用型号 | JQX-38F |
产品特点
◇通用型强：同时换接、开断、接通电路；用微小的控制量控制大电流的电路；
◇触点负载大：自动化生产，产品各项参数一致性高；导线与端子连接方式：用点焊方式取代传统焊锡方式；
◇插入式安装，使用方便：自动装置上的继电器与其他电器一起可以组成 控制线路，从而实现自动化的运行；
产品尺寸及安装方式
