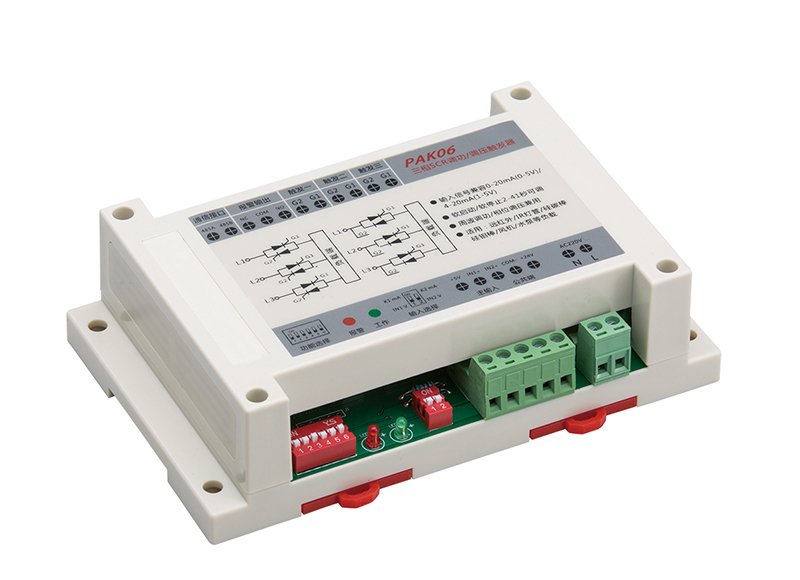

PAK系列三相SCR调功/调压控制器
产品介绍Product introduction
产品概述
PAK系列控制器是应用了单片机技术的智能化三相移相触发及周波过零两用触发器，功能强大且可靠性高，能适应各种电阻丝、硅碳棒及负载采用变压器的硅钼棒、钨丝等各种类型工业电炉，也用于电机软启动的控制。
产品特点
1、0-20mA（0-5V)/4-20mA(1-5V)/0-10V信号兼容输入；
2、采用单片机进行线性化功率修正，当负载为阻性时，其输出功率与输入信号成正比，移相调压和周波调功两种方式。
3、软启动/软停止2~30秒可调。
4、缺相检测、过热报警功能。
5、手动调节、仪表自动调节、 小设定、 大限制功能。
6、自动同步功能，连接可控硅触发线时不需要对相序。
7、采用全光隔离强触发技术，可靠性非常高；可适应硅钼棒、钨丝、电动机及感性负载。
产品基数
额定电压：AC200~480V 50/60Hz
触发电流：300mA 触发2000A 可控硅
辅助电源：为PCB板工作电源，AC220V±10% 50/60Hz
控制端L/N，N 线一定要接零线
输入信号：4-20mA/0-5V/0-10V 开关转换
使用环境：温度-10~55℃；湿度90%RH以下
耐压强度：绝缘耐压AC2500V/1分钟
输入/输出隔离电压AC2000V
报警输出：一组常开、常闭输出点，触点容量：250VAC/1A
软起停：软启动/软停止1~41秒可调
保护功能：负载缺相检测、辅助电源L/N接反
外形尺寸：145×90×40mm
