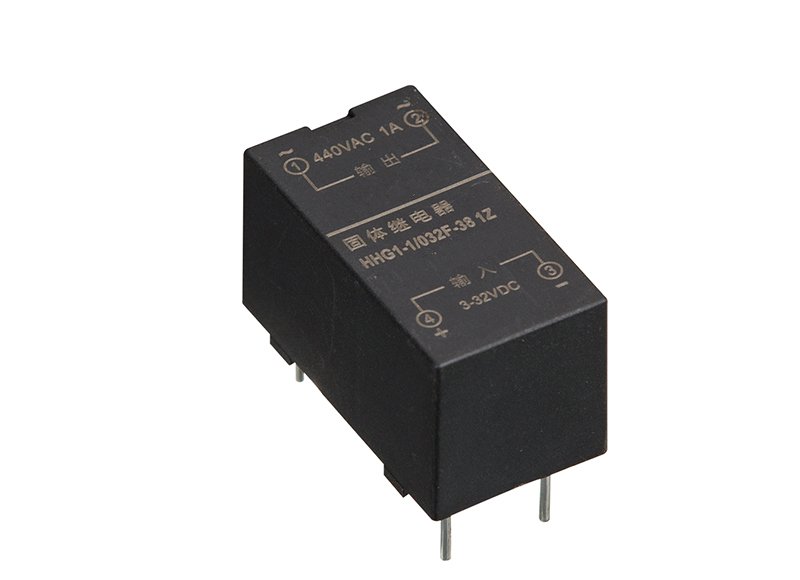

HHG1-1/032F-22、38 (SSR-DA)小型双列电路板式固体继电器（直流控制交流）
产品介绍Product introduction
产品概述
HHG1系列电路板式固体继电器采用阻燃工程塑料外壳，环氧树脂灌封，双列直插式线路板焊接式安装，标准模数化尺寸。产品与电磁继电器相比有无机械声、无触点引弧，有较高的浪涌电流承受能力、可靠性高。
输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，实现了弱功率的隔离和控制。
产品广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域，可控制小型电动机、白炽灯、指示灯、小功率电源、智能仪器仪表和各种电磁阀等，也可作为大功率电磁接触器的推动级。特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。
产品特点
1、产品均按QZXL.10013-2000企业标准,符合GB/T14048.4-2000和14048.5-2001国标制造；
2、采用双向可控硅输出，零电压开启，零电流关断；
3、输入信号与TTO和COMS数字逻辑电路兼容；
4、输入回路与输出回路之间光隔离，输入端-输出端之间隔离耐压2500V；
5、内置阻容吸收，瞬态保护工作更可靠；
6、产品体积小巧，耐震、防潮、防爆、防腐蚀等；
7、双列直插式线路板焊接式安装，标准模数化尺寸；
8、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。
产品基数
控制电压：3-32VDC
控制电流：6-35mA
负载电压：24-240VAC、24-440VAC、12-200VDC
负载电流：1A
通态压降：DC≤1.2V、≤1.6VAC
通断时间：DC≤5ms、AC≤10ms
断态漏电流：DC≤5mA、AC≤10mA
介质耐压：≥ 1500VAC
环境温度：-30~80℃
外形尺寸：32.5×17.5×17.6mm
安装形式：双列直插
说明：安装在通风较好的散热窗旁边
