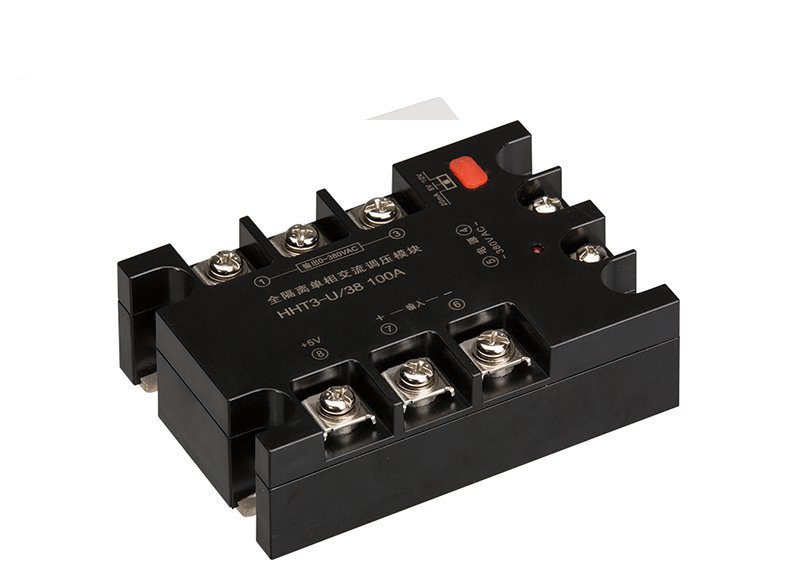

HHT3-U/22/38(SSR-VA)全隔离单相交流调压模块
产品介绍Product introduction
产品概述
全隔离单相交流调压模块（以下简称调压模块）是集随机型固体继电器、随机型SSR 移相触发器和同步变压器(做为模块内部电源变压器)于一体制造而成。其原理：在同步电 压作用下（此同步电压同时做为模块的工作电压）经同步相位检测，移相，触发，可以用 0-5VDC或0-10VDC信号自动控制或电位器手动控制，产生移相的触发信号，去触发相应的 元器件（可控硅）以达到移相调压的目的。手动时仅需外接一只电位器，即可实现交流电 功率的调节，自动时调压器只需输入0-5VDC或0-10VDC电压或4-20mA电流进行调整。在许 多场合中可以代替笨重的接触式调压器。产品广泛应用于石油化工仪器设备,食品机械，包 装机械，纺织机械，舞台灯光进行功率、电压、温度、亮度、速度等摸拟量的调节。
产品特点
●元件进厂经过严格筛选，严格的工艺要求和检测手段。
●双向可控硅输出或单向可控硅反并联输出，零电压开启，零电流关断。
●内设阻容吸收，瞬态保护，工作更可靠。
●发光二极管指示工作状态。
●输入回路与输出回路之间光隔离。
●输入、输出、散热之间隔离耐压。
●100%负载电流老化试验。
产品基数
控制方式：0-5VDC 0-10VDC 4-20mA
调压范围：22：10-250VAC、38：10-380VAC
负载电压：220VAC、380VAC
负载电流：10A、20A、30A、40A、100A
通态压降：≤1.6VAC
隔离电压：有源型 全隔离
断态漏电流≤10mA
介质耐压：≥2500VAC
环境温度：-30~80℃
外形尺寸：106×75×31.5mm
安装形式：螺栓安装
说明：负载10A以上必须安装散热器
0-5(10)VDC手动调整或自动调整
