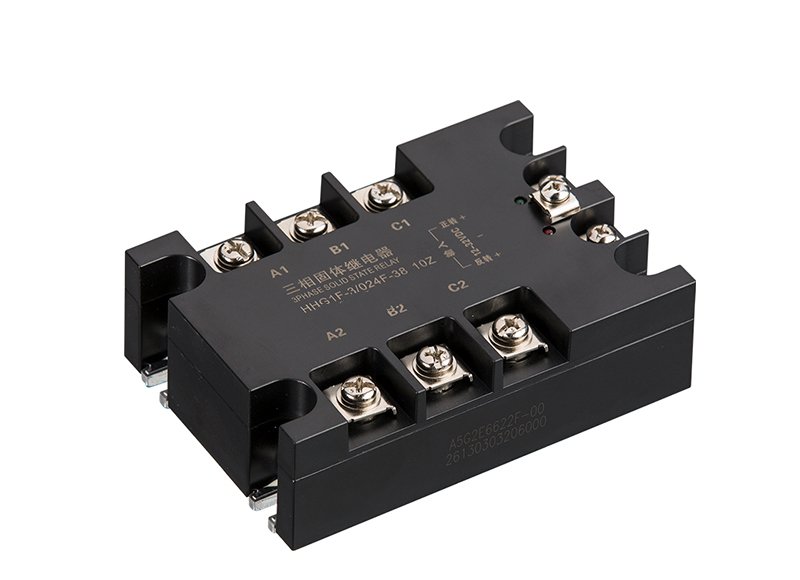

HHG1F-3/024F-38三相正反转固体继电器（直流控制交流）
产品介绍Product introduction
产品概述
HHG1F系列三相电动机正反转固体继电器(以下简称继电器)是专门为三相电机控制而开发的。符合GB/T14048.4-2010和GB/T14048.5-2008国标，适用于交流50Hz(60Hz)三相额定电压AC380V感应电动机转动方向控制电路电器，按预定的状态换向、接通和分断外电路。可快速与计算机及各种数字电路对接。控制回路包含互锁电路，延时电路，正反转之间切换时间大于100ms，避开正/反转时冲击电流过大而导致的损坏。继电器有两种规格选择；三相两控：两个端子内接可控硅正反转换相开关，另一个端子内部用短路线直通；三相三控：三个端子都内接可控硅开关，承受过电压能力和抗干扰能力都好于三相两控，可靠性高。 控制方式分为两种：共阴和共阳。继电器负载电压为40-440VAC,并内置RC电路及压敏电阻，可控硅采用高dv/dt，广泛应用于工业自动化控制领域及一些恶劣的使用场合，如电动执行器控制，包括蒸汽阀、流量控制、截流阀、电梯等执行机构中。具有体积小巧、无火花、耐腐蚀等优点。
产品特点
●元件进厂经过严格筛选，严格的工艺要求和检测手段。
●双向可控硅输出或单向可控硅反并联输出，零电压开启，零电流关断。
●内设阻容吸收，瞬态保护，工作更可靠。
●发光二极管指示工作状态。
●输入回路与输出回路之间光隔离。
●输入、输出、散热之间隔离耐压。
●100%负载电流老化试验。
产品基数
控制电压：5VDC/12-32VDC
控制电流：≤50mA
负载电压：24-440VAC
负载电流：10A、15A、20A、25A、30A、40A、(60A、80A增强型)
通态压降：≤1.6VAC
控制保护：输入端正反互锁延时100ms
断态漏电流≤10mA
介质耐压：≥2500VAC
环境温度：-30~80℃
外形尺寸：106×75×31.5mm
安装形式：螺栓安装
说明：负载10A以上必须安装散热器
80A以上必须加风扇强冷或水冷
