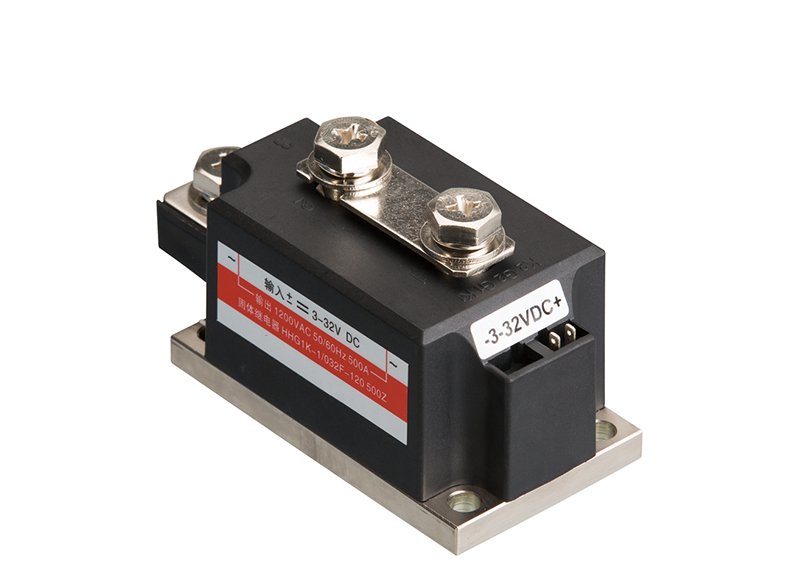

HHG1K-1/032F-120 (SSR-DA) 风冷式工业级固体继电器（直流控制交流）
产品介绍Product introduction
产品概述
HHG1系列固体继电器(以下简称继电器) 按Q/ZXL10013-2009企业 标 准 制 造，符合GB/T14048.4和 GB/T14048.5-1993国标，适用于交流50Hz(60Hz)单相额定输出电源电压AC1200V及以下直流DC600V及以下， 多种输入电压的自动控制电路中作为控制电路电器，按预定的状态接通和分断外电路。可方便地与计算机和各 种数字电路对接，广泛应用于工业自动化控制领域。如对照明设备、功率电源、各种电磁阀门及电机的控制等， 也可作为各种大功率器件，电磁接触器的推动级和电网改造电容器投切等。体积小巧，使用方便。因无触点， 特别适用于腐蚀潮湿防爆等恶劣环境。
产品特点
●元件进厂经过严格筛选，严格的工艺要求和检测手段。
●双向可控硅输出或单向可控硅反并联输出，零电压开启，零电流关断。
●内设阻容吸收，瞬态保护，工作更可靠。
●发光二极管指示工作状态。
●输入回路与输出回路之间光隔离。
●输入、输出、散热之间隔离耐压。
●100%负载电流老化试验。
产品基数
控制电压：3-32VDC
控制电流：5-25mA
负载电压：60-1200VAC
负载电流：500A、600A、800A、1000A
通态压降：＜1.6VAC
通断时间：≤10ms
断态漏电流≤10mA
介质耐压：≥2500VAC
环境温度：-30~80℃
外形尺寸：500-600A：115×53×60mm、800A：125×63×70mm、1000A：149×66×76mm
安装形式：螺栓安装
说明：负载10A以上必须安装散热器
80A以上必须加风扇强冷或水冷
