HD(S)系列刀开关
产品概述

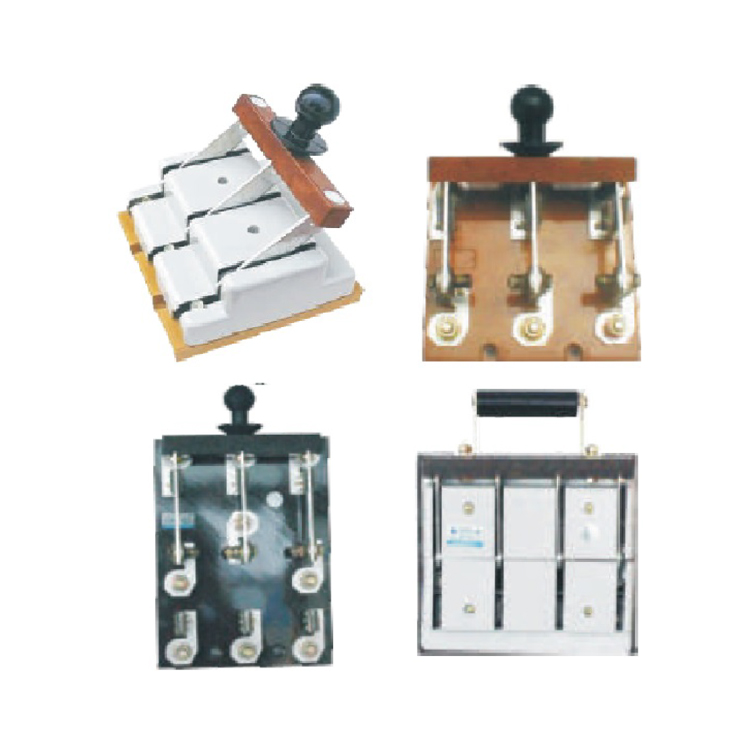

HD(S)系列刀开关产品概述
HD系列开启式刀开关、HS系列刀型转换开关（以下简称刀开关），适用于交流50Hz，额定电压交流400V、直流230V、约定发热电流至4000A的成套配电装置中。带有灭弧室的刀开关用作手动不频繁接通和分断负载电路，不带灭弧室的刀开关只作电气隔离之用。刀开关结构简单，操作方便，符合GB14048.3和IEC60947-3标准。
HD11、HS11系列中央手柄式刀开关主要用于动力站，不切的带有电流的电路，作为电气隔离之用。
HD12、HS12系列侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维修的开关柜中，操作机构装在开关柜的两侧。
HD13、HS13系列中央正面杠杆操作机构式刀开关主要用于正面操作、后面维修的开关柜中，操作机构装在开关柜的正前方。
HD14、HS14系列侧面操作手柄式刀开关主要用于动力箱中。
HD(S)系列刀开关结构特点
1、刀开关200、400A采用单刀片，600、1000、1500A采用双刀片，2000、3000、4000A采用两组双刀片并联组成。所有刀片两侧装有片状弹簧以取得触头压力，且刀片、联结板、触头皆镀锡，用来加强接触表面保护和改善导线连接时的接触电阻。
2、杠杠传动机构式的刀开关中装有灭弧室，以保证分断负载电路式的安全可靠，且灭弧室有酚醛层压纸板和金属灭弧栅铆合而成，大大增强了刀开关的灭弧能力。
3、中央正面杠杆传动式刀开关，为了便于开关板的设计和安装，从- A的纵向安装尺寸皆相同。
4、刀开关采用统一型式的传动机构，具有可靠的定位装置及明显的断开、闭合指示标志。
5、刀开关的安装底板有玻板和胶板两种，玻板采用酚醛玻璃纤维塑料、胶板采用酚醛层压纸板模压成型，都具有良好的机械强度和介电性能。

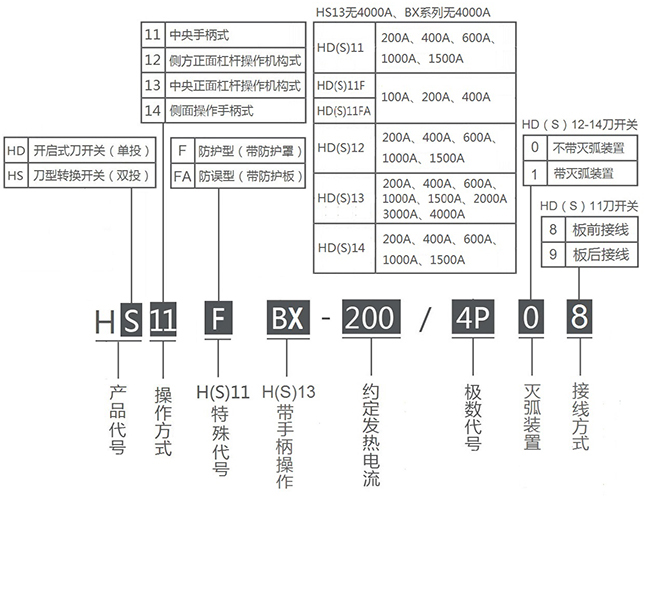

HD(S)系列刀开关产品选型
HD(S)系列刀开关主要技术性能指标
