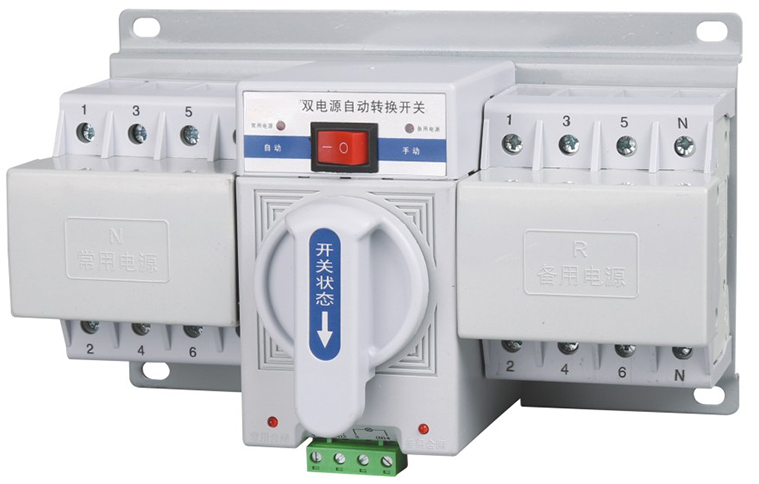

SATYS-Q3双电源开关（迷你型）
一. 产品概述
SATYS-Q3系列自动转换开关电器适用于交流50Hz，额定工作电压400V，额定工作电流不大于1250A的配电线路中。该产品具有自投自复和自投不自复和电网－发电机三种转换功能，对三相四线电网供电的两路电源的三相电压同时监测，当任一相发生过压、欠压、缺相，能自动从异常电源转换到正常电源；用于电网- 发电系统的产品还能发出发电指令，是一种性能完善、安全可靠、自动化程度高、使用范围广的自动转换开关电器系列产品。
二. 技术参数
产品采用模块化设计，执行元器件、传动机构、控制电路完全独立更换方便。
1、机械联锁装置采用齿轮传动，彻底杜绝了同时合闸的可能性；
2、产品外形小巧，安装方便；
3、控制器控制电路布局采用工作电源和采样电源与单片控制分离，从硬件结构上克服了电磁干扰；
4、产品工作电源电压：AC 230V;
5、产品运行功耗小，最大峰值功耗为4.8W，仅为其他同类型号产品功耗的20%；
6、产品功能齐全，具备启动发电机、消防联动、合闸延时等功能；
7、模块化设计，各部件互换性能好，安装方便；
8、可安装多款执行断路器；
● 大气条件：大气的相对湿度在周围最高温度+40℃ 时不超过50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度+25℃时，该月的平均最大相对湿度为90%，并考虑到因温度变化在表面上的凝露；
● 海拔高度：安装地点的海拔不超过2000m；
● 污染等级：安装地点的环境污染等级为3 级；
● 安装方式：垂直式；
● 安装类别：Ⅲ。
