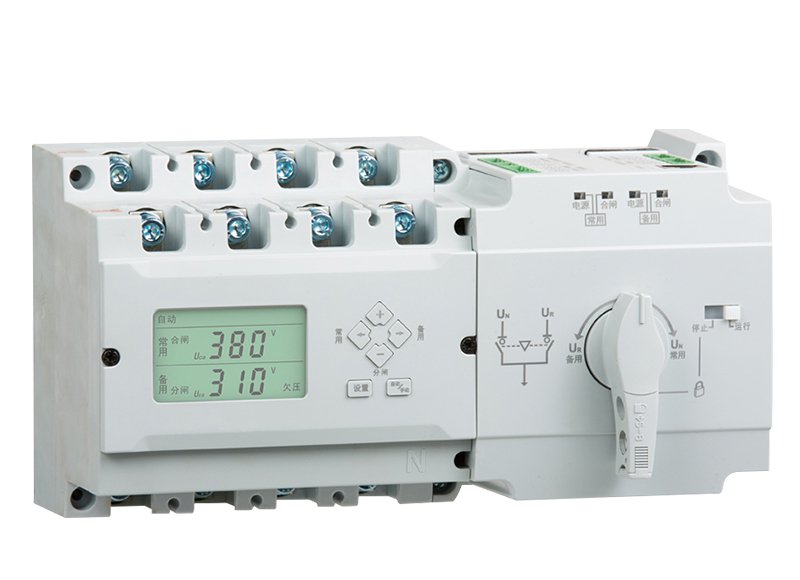

XLDS3系列双电源自动转换开关电器
产品介绍Product introduction
产品概述
XLDS3系列产品属于PC级自动转换开关电器，主要用于交流50/60Hz，额定电压400V及以下，额定工作电流至630A的两路中性点接地电源系统中，因一路电源发生异常而进行电源之间的转换，保证其供电的可靠性和安全性。
该自动转换开关具有“常用电源”、“备用电源”和“两路断开”位置、具备较高的接通分断能力，既可满足带常规负载的转换，也可以满足带高感抗或大电机负载转换，同时由于具有较高的短时耐受电流能力，无需特定的SPCD，不影响电路内的选择性，同时也能满足在大容量电源侧的应用。
产品符合GB/T14048.11标准。
产品基数
型号 | XLDS3-80 | XLDS3-125 | XLDS3-250 | XLDS3-630 |
极数 | 3/4 | 3/4 | 3/4 | 3/4 |
控制器型号 | B/C/D/E
|
额定工作电压(V)Ue | 400 | 400 | 400 | 400 |
额定工作电流(A)Ie | 16-80 | 16-125 | 140-250 | 315-630 |
额定绝缘电压(V)Ui | 690 | 800 | 800 | 800 |
额定冲击耐受电压(kV)Uimp | 8 | 8 | 8 | 8 |
使用类别 | AC-33B | AC-33B | AC-33B | AC-33B |
额定短时耐受电流(kA,rms)lcw | 10kA(30mS) | 10kA(200mS) | 10kA(200mS) | 25kA(200mS) |
额定短路接通能力(kA峰值)lcm | 15kA | 20kA | 30kA | 50kA |
额定限制短路电流(kA)lq | 120kA | 120kA | 120kA | 120kA |
额定控制电源电压(V)Us | 230V/50Hz | 230V/50Hz | 230V/50Hz | 230V/50Hz |
触头转换时间(s) | 0.6 | 0.6 | 1 | 1.5 |
操作循环次数 | 不通电流 | 8500 | 8500 | 7000 | 3000 |
通电流 | 1500 | 1500 | 1000 | 1000 |
总计 | 10000 | 10000 | 8000 | 4000 |
外形尺寸(mm) 宽× 深× 高 | 229×115×129 | 245×130×122 | 295×175×175 | 430×272×228 |
安装尺寸(mm) 长× 宽 | 212×100 | 230×113 | 275×152 | 400×240 |
重量(kg) | 2.5 | 4.3 | 9 | 22.5 |
安装方式 | 垂直 |
