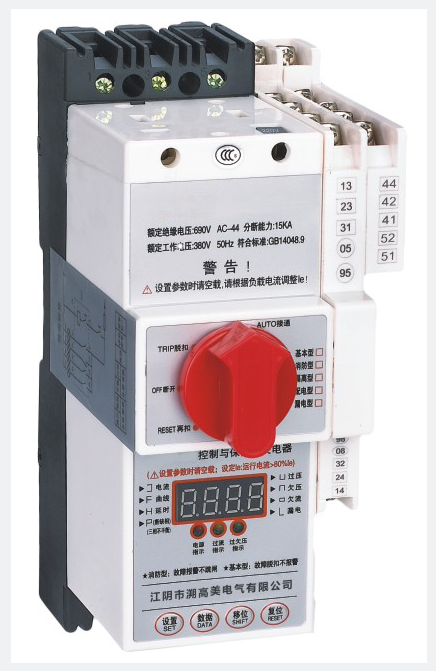

SOMCPS-45C——控制与保护开关
一. 产品概述
CPS即"控制与保护开关电器"是低压电器中的新型产品，作为新的大类产品，其产品类别代号为"CPS"是英文"Control and Protective Switcfiing Device"的缩写。CPS符合的标准：IEC60947-6-2:(2002)《低压开关设备和控制设备第6部分多功能电器第2节控制与保护开关电器和GB14048.9-1998《低压开关设备和控制设备多功能电器：控制与保护开关电器》(等同采用 IEC60947-6-2)。 主要用于交流50HZ(60HZ)、额定电压至690V、电流自0.4A~125A电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的条件下的电流(如短路电流)。
二. 技术参数
1.具有远距离自动控制和就地直接人工控制功能；
2.具有面板指示及机电信号报警功能；
3..具有协调配合的时间-电流保护特性(具有长延时、短路短延时、和瞬时三段保护特性)；
4.具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时(避开启动大电流、它和过流动作时间分开)等诸多功能；
5.监控器对各种运行、故障等状态采用LED显示。具有电压表、电流表功能；
6.配有设置键，移位键、数据键、复位键、可对各种参腿行设定和査询；由于CPS采用MCU的E2PROM存储记忆技术,实现参数设定,断电后设定参数仍保存下来，无须再设定；
7.具有故障记忆功能，便于故障査询、分析；
8.用户根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
8.外型尺寸(即两种框架，分别为C、D)。
主电路极数分为：3极、4极。
主体额定电流等级：C框架：(12A、16A、25A、32A、45A) D框架：(45A、63A、80A、100A、125A)
脱扣器覆盖的整定电流范围：最小整定电流0.4A，最大整定电流125A(C框架0.4A-45A；D框架25A-125A)。
短路分断能力等级
经济型(C)35kA
标准型(Y)50KA
高分断型(H)80KA
脱扣器的型式
按保护对象分为电机保护(M)配电保护(P)。
按操作频率分为频繁操作和不频繁操作。
