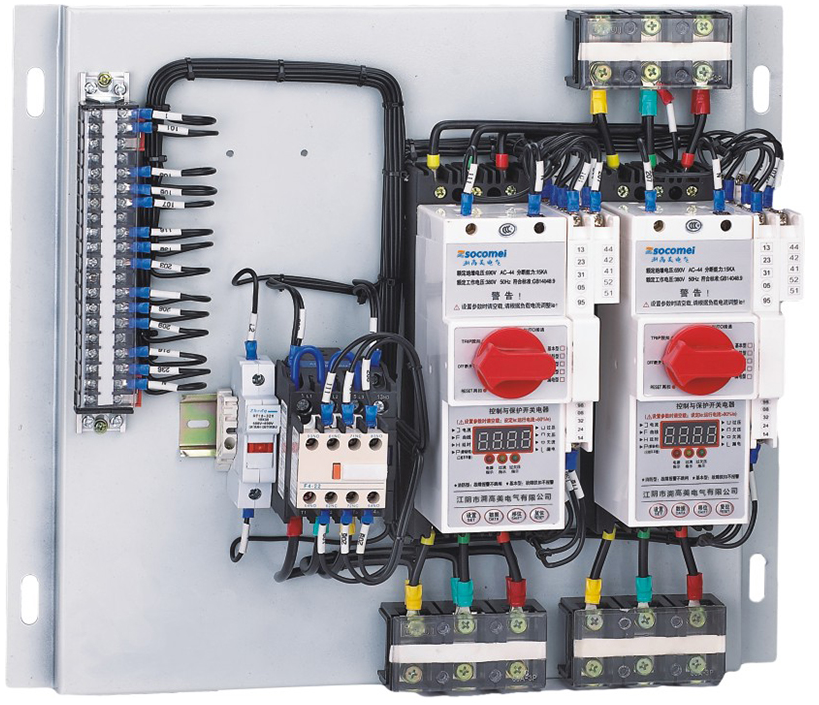

SOMCPSD双速型——控制与保护开关
一. 产品概述
CPS作为主开关，集成熔断器、断路器、接触器、启动器、隔离器、热继电器、过载(或过流、断相)保护继电器、电机综合保护器、智能漏电继电器等低压电器产品功能于一体，与相应的接触器及其它必需的附件，通过机械联锁和电气联锁构成新型保护式CPSD双速电机控制与保护开关电器，实现集成化的内部协调配合的双速电机自动控制与各种保护功能，适用于双速电动机的启动控制与保护。具有星三角减压启动器、自耦减压启动器同样的特点。产品根据需要安装电器联锁，具有可靠性高、分段能力高、寿命指标高，体积小、安装面积小、安装维护工作量小等优点。
二. 技术参数
CPS产品基本型号
CPS数字基本型控制与保护开关电器
CPSF数字消防型控制与保护开关电器
CPSG 隔离型控制与保护开关电器
CPSD 双速型控制与保护开关电器
CPSD3 三速型控制与保护开关电器
CPSN 可逆型控制与保护开关电器
CPSJ 星三角减压起动器
CPSZ起动器
1.具有控制电机（风机）高速与低速；
2.具有面板指示及机电信号报警功能；
3..具有协调配合的时间-电流保护特性(具有长延时、短路短延时、和瞬时三段保护特性)；
4.具有断相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、隔离、启动延时(避开启动大电流、它和过流动作时间分开)等诸多功能；
5.监控器对各种运行、故障等状态采用LED显示。具有电压表、电流表功能；
6.配有设置键，移位键、数据键、复位键、可对各种参腿行设定和査询；由于CPS采用MCU的E2PROM存储记忆技术,实现参数设定,断电后设定参数仍保存下来，无须再设定；
7.具有故障记忆功能，便于故障査询、分析；
8.用户根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
8.外型尺寸(即两种框架，分别为C、D)。
主电路极数分为：3极、4极。
主体额定电流等级：C框架：(12A、16A、25A、32A、45A) D框架：(45A、63A、80A、100A、125A)
脱扣器覆盖的整定电流范围：最小整定电流0.4A，最大整定电流125A(C框架0.4A-45A；D框架25A-125A)。
短路分断能力等级
经济型(C)35kA
标准型(Y)50KA
高分断型(H)80KA
