（油浸式）电力变压器配件———变压器套管
一. 产品说明

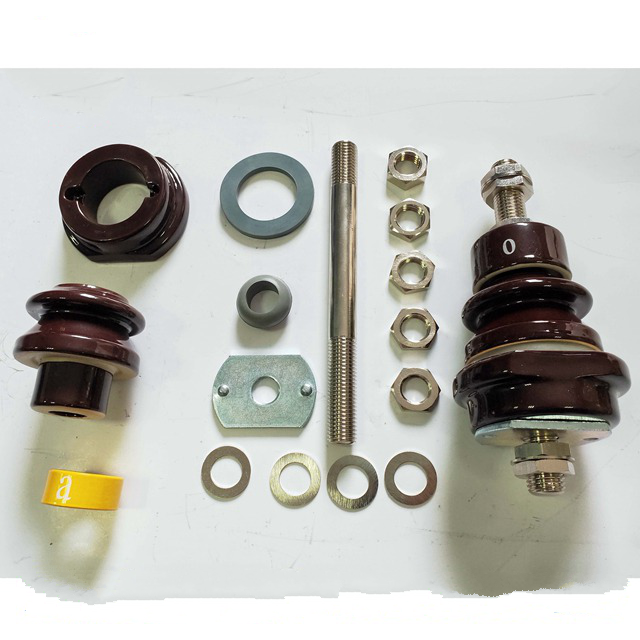

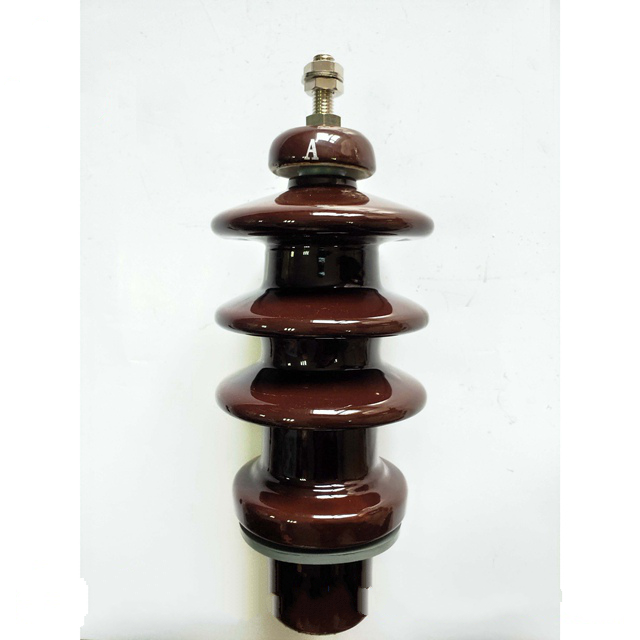

本产品主要包括导电杆、瓷瓶、"Ｏ"形密封圈、连接座等。规格有1KV、10KV、20 KV、35 KV、40.5 KV普通变压器套管、1KV、10KV、20 KV、35 KV、40.5 KV法兰式变压器套管，1KV、3 KV、12 KV、24 KV、36 KV、52 KV德标DIN套管，1KV、3 KV、12 KV、24 KV、36 KV、52 KV美标ANSI套管。
二. 产品简介
是将变压器内部高、低压引线引到油箱外部的绝缘套管，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。
因此，对变压器套管有以下要求：
(1)必须具有规定的电气强度和足够的机械强度。
(2)必须具有良好的热稳定性，并能承受短路时的瞬间过热。
(3)外形小、质量小、密封性能好、通用性强和便于维修。
三. 产品结构
接线板、瓷件、导电杆和筹铝合金法兰组成。
主绝缘主要由瓷套和油隙构成，属于不击穿、免维护部件。
四. 产品概述
随着我国电力工业的发展，供电量逐年上升，电力变压器也逐渐向高电压、大容量方向发展。同时，由于制造技术的提高，变压器产品各部位绝缘距离逐渐减小，这样，作为变压器配套产品的电容套管，对其外观尺寸就有了较严格的要求。
为适应市场需求，赶超国内外先进水平，我公司也对现有产品进行了改型设计。经改型后的产品，在保证产品性能，保持装配尺寸及浸油长度不变的情况下，且具有外型美观、尺寸小、重量轻等特点。
结构:套管采用油纸电容芯子做主绝缘、穿缆式载流方式以及采用多组压力弹簧产生的轴向压紧力来套管实现的整体连接和主密封。252KV的套管在瓷件与连接套管连接处还辅心卡装结构以增强该部位的连接密封强度，套管的油枕、连接套筒均选用铸造铝合金，以减少磁滞和涡流损耗，降低发热及温升。连接套筒上设有测量tan、C的抽头装置及抽取套管内部油样的取油阀、释放变压器油箱顶部空气的放气塞。
套管的外绝缘改过去的锥形瓷件为直瓷件，伞形厚度变薄，使得产品外形美观。伞形仍可用大小伞，以满足各种污秽和绝缘等级和绝缘水平的要求。
变压器套管是变压器箱外的主要绝缘装置，变压器绕组的引出线必须穿过绝缘套管，使引出线之间及引出线与变压器外壳之间绝缘，同时起固定引出线的作用。因电压等级不同，绝缘套管有纯瓷套管、充油套管和电容套管等形式。纯瓷套管多用于10kV及以下变压器，它是在瓷套管中穿一根导电铜杆，瓷套内为空气绝缘。充油套管多用在35kV级变压器，它是在瓷套管充油，在瓷套管内穿一根导电铜杆，铜杆外包绝缘纸。电容式套管由主绝缘电容芯子，外绝缘上下瓷件，连接套筒，油枕，弹簧装配，底座，均压球，测量端子，接线端子，橡皮垫圈，绝缘油等组成。它用于100kV以上的高电压变压器上。

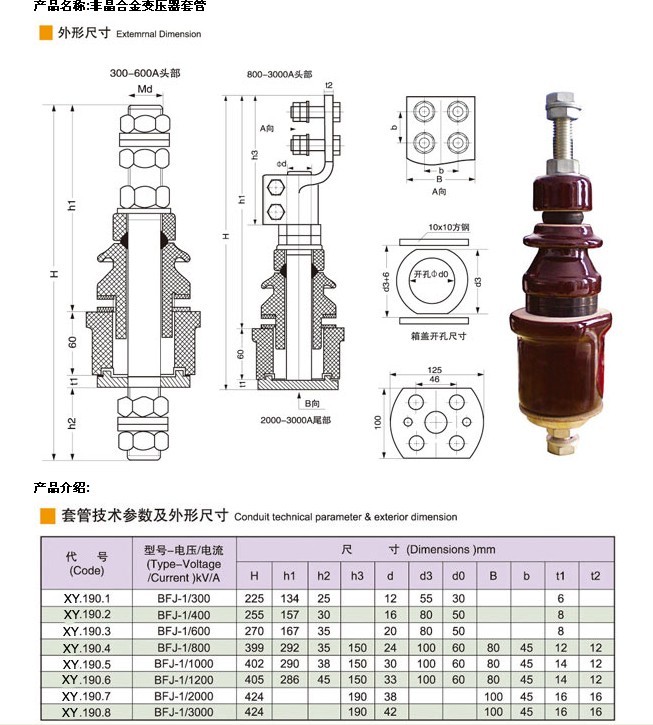

五. 产品参数及外型尺寸
