温度控制器

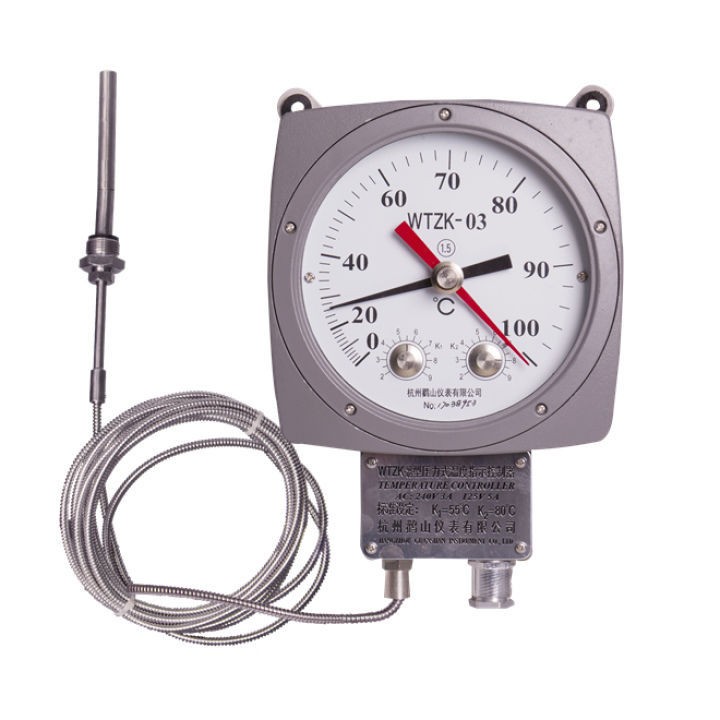

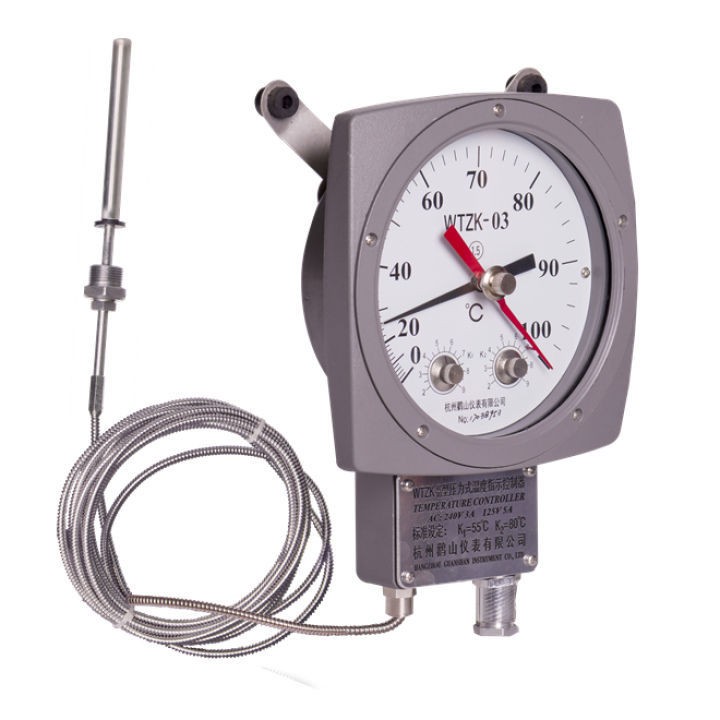

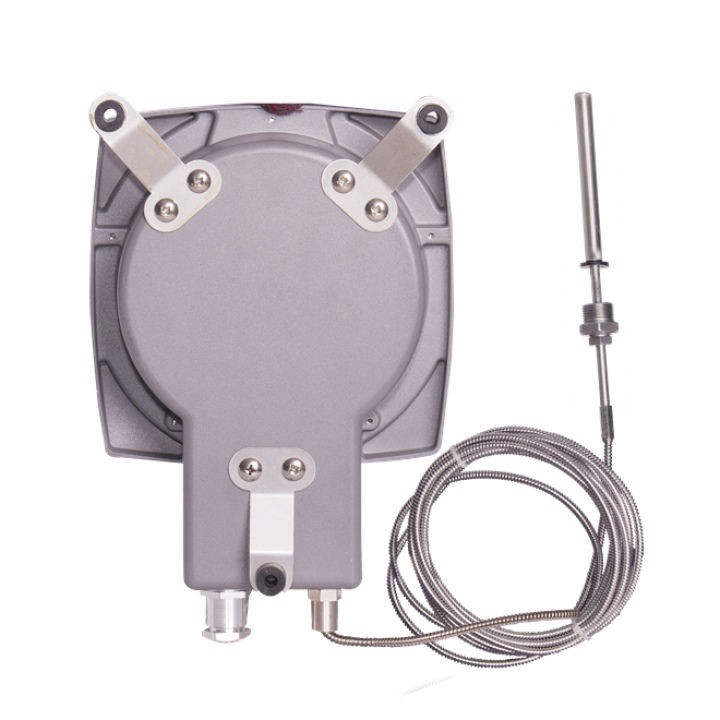

WTZK—系列型温度指示控制器

发布时间：2024年01月08日人气： 次

WTZK—系列型温度指示控制器




WTZK—系列型温度指示控制器




WTZK—系列型温度指示控制器




WTZK—系列型温度指示控制器




用途说明

    WTZK-02型温度控制器适用于测量变压器油或其他的液体、气体和蒸汽的温度，并能在被测温度达到和超过设定值时发出接点信号。本仪表主要用于500KVA以上的变压器油温的测量和控制。控制器主要结构是有温包（感温探头）、毛细管和弹性元件组成。这三个部件构成的密封系统内充灌了感温介质。当被测温度发生变化时，温包内的液体压力随着发生变化，通过毛细管的传递使表头的弹性元件产生一个相对应的位移量，这个位移经过机械放大后便可指示出被测温度，并带动微动开关动作输出信号。

主要技术指标

  1. 测量范围：0～100℃非线性 20～120℃非线性

  2. 指示精确度：1.5级

  3. 时间常数

  4. 设定可调范围：量程0～100℃为30～90℃   20～120℃为40～110℃

  5. 标准设定值：K1=55℃ K2=80℃

  6. 开关动作误差：±2℃

  7. 开关切换差：6±2℃

  8. 开关参数：AC250V、3A

  9. 温包尺寸：φ14×150或φ12×150；安装螺纹M27×2

  • 型号：WTZK-03

  • 精度等级：1.5%

  • 螺纹：M27*2

  • 测量温度：0~100℃

  • 安装方式：挂式
