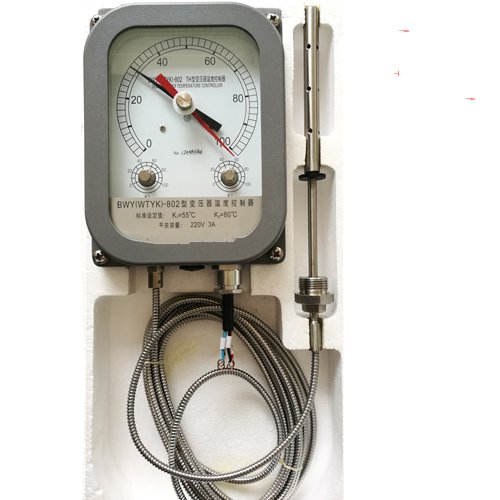

BWY-802TH 变压器温度控制器
详细说明
一、概况
1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：
二、工作原理
变压器温度控制器（以下简称温控器），测量变压器顶层油温并当温度超过设定值时启动冷却器驱动电机和警报装置,主要由弹性元件，毛细管、温包和微动开关组成。当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY(WTYK)-802A、803A 温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100铂电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。也可通过数显仪表，将 Pt100 铂电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V、 4~20mA或RS485）输出。
三、主要技术指标
（一）BWY（WTYK）-802、803型：
1、正常工作条件： －30~55℃
2、测量范围：－20~80℃；0~100℃；0~120℃；0~150℃
3、指示精确度： 1.5级
4、控制性能：
①设定范围：全量程可调
②设定精确度：±3℃
③开关切换差：6±2℃
④接点容量：AC 220V/3A
⑤标准设定值：802：K1=55℃；K2=80℃ 803：K1=55℃；K2=65℃ K3=80℃
