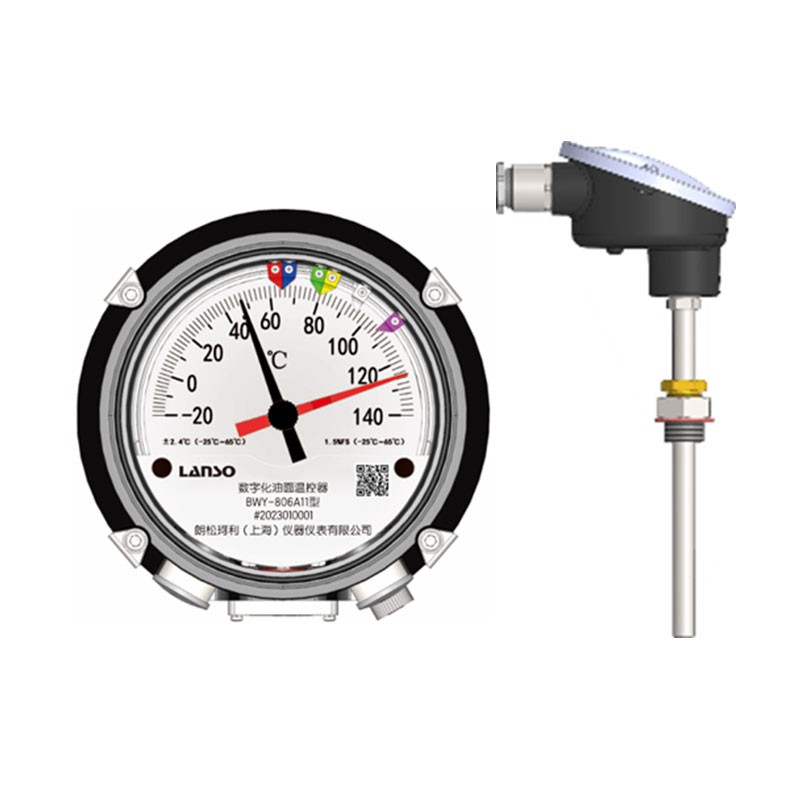

变压器数字化油面温控器
产品介绍：
一.产品描述
变压器数字化油面温控器专门用来测量和监控变压器的顶层油温。执行油温监测、非电量保护、温度信息远传、冷却容量分级控制等功能。
二.产品特性
测量精度高，是一款优于IEC要求的1.5%FS（-25℃～65℃）全天候产品；
采用分布式测量结构，即就地测量、数字传输，通过RS485数字信号传输至后台；
非电量保护，采用恒温度系数高镍合金边缘焊接弹性元件驱动指针温度计；
温控开关接点可调；
六组温控开关，冷却容量分级控制；
合金压铸一体化结构设计，强度更高；
防护等级IP65。
三.技术数据
1.变压器数字化油面温度控制器技术指标：
表1 技术指标
产品特性 描述
环境温度 -40℃~+65℃
测量范围 -20℃~+140℃
相对湿度 ≤95（无凝露）
开关数量 6个温控开关
开关容量 AC 220V/5A DC110V/1A
远传信号 表计输出两路Pt100信号
复合传感器输出两路Pt100信号
示值误差 ±2.4℃（-25℃~+65℃）
准确度等级 1.5%FS（-25℃~+65℃）
动作误差 ±2.4℃
毛细管长度 6米、9米、12米（其他长度可定制）
最小分度值 2℃
防护等级 IP65
开关设定间隔
2. 电磁兼容性能
检测标准 等级 判断标准
GB/T 17626.2 静电放电（ESD） 4 级 A/B
GB/T 17626.3 射频电磁场辐射 3级 A
GB/T 17626.8 工频磁场 5 级 A
GB/T 17626.9 脉冲磁场 5 级 A
GB/T 17626.10 阻尼振荡磁场 5 级 A
GB/T 17626.11 电压暂降 3级 A/B
GB/T 17626.4 电快速瞬变脉冲群 4 级 A/B
GB/T 17626.5 浪涌（冲击） 4 级 A/B
GB/T 17626.6 射频场感应的传导骚扰 3 级 A
