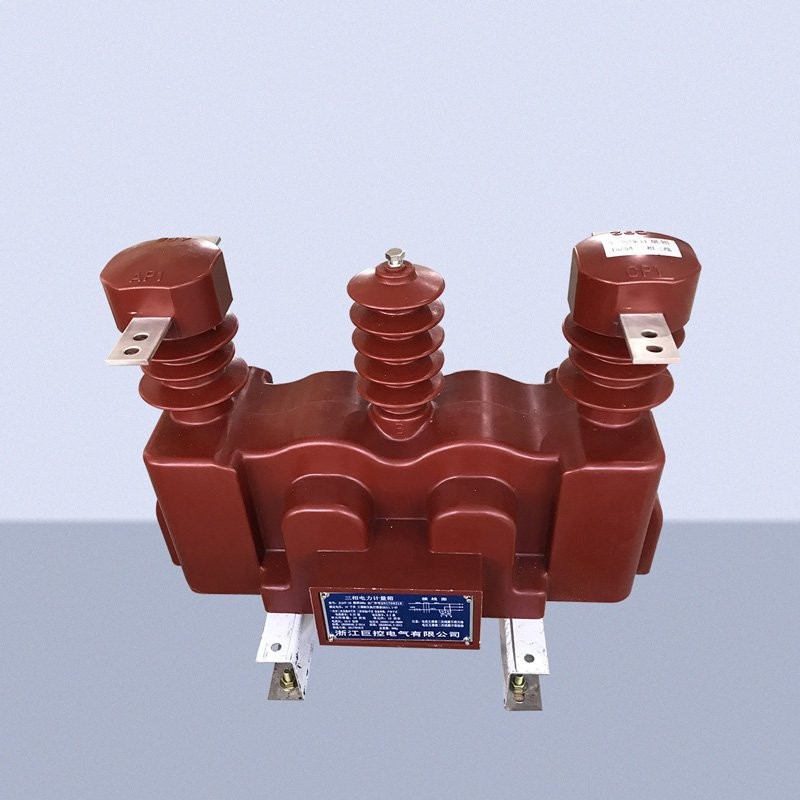

JLSZV-10浇注干式计量箱
产品概述 General
JLSZV-10型三相三线制干式计量箱(户外树脂浇注式)是正在同类产品的基础上改进而成，适用于额定频率50Hz，额定电压10KV、6KV的户外电力系统中做电能计量，是老式油浸产品理想的替代产品。
本系列产品由电压电流组合互感器和计量仪表箱两部分组成，互感器内装有两只独立的电压和电流互感器分装于A相、C相，组合互感器 外侧壁装有功、无功电度表，脑袋人实验用的联合连接盒，运行时用表箱罩住以防窃电。
JLSG-10型产品的内芯采用环氧树脂浇注，外壳采用钢桶，以避免阳光紫外线对环氧树脂浇注体的直射造成损伤。
型号含义Type description
技术参数Techmical data
产品符合标准：GB17201-1997
准确等级：0.2S、0.5S、0.5
额定电压比：10000/100
额定一次电流：5-400A
额定二次电流：5A或1A
额定容量：电压部分0.2级，2x15VA、电流部分0.2S、0.2级，2x10VA
额定短时热电流倍数：80lln-1s
额定动稳定电流倍数：200lln

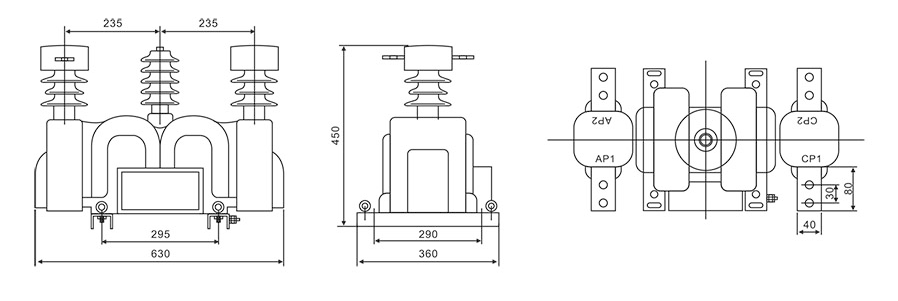

外形及安装尺寸 Outline and intallation dimensions
