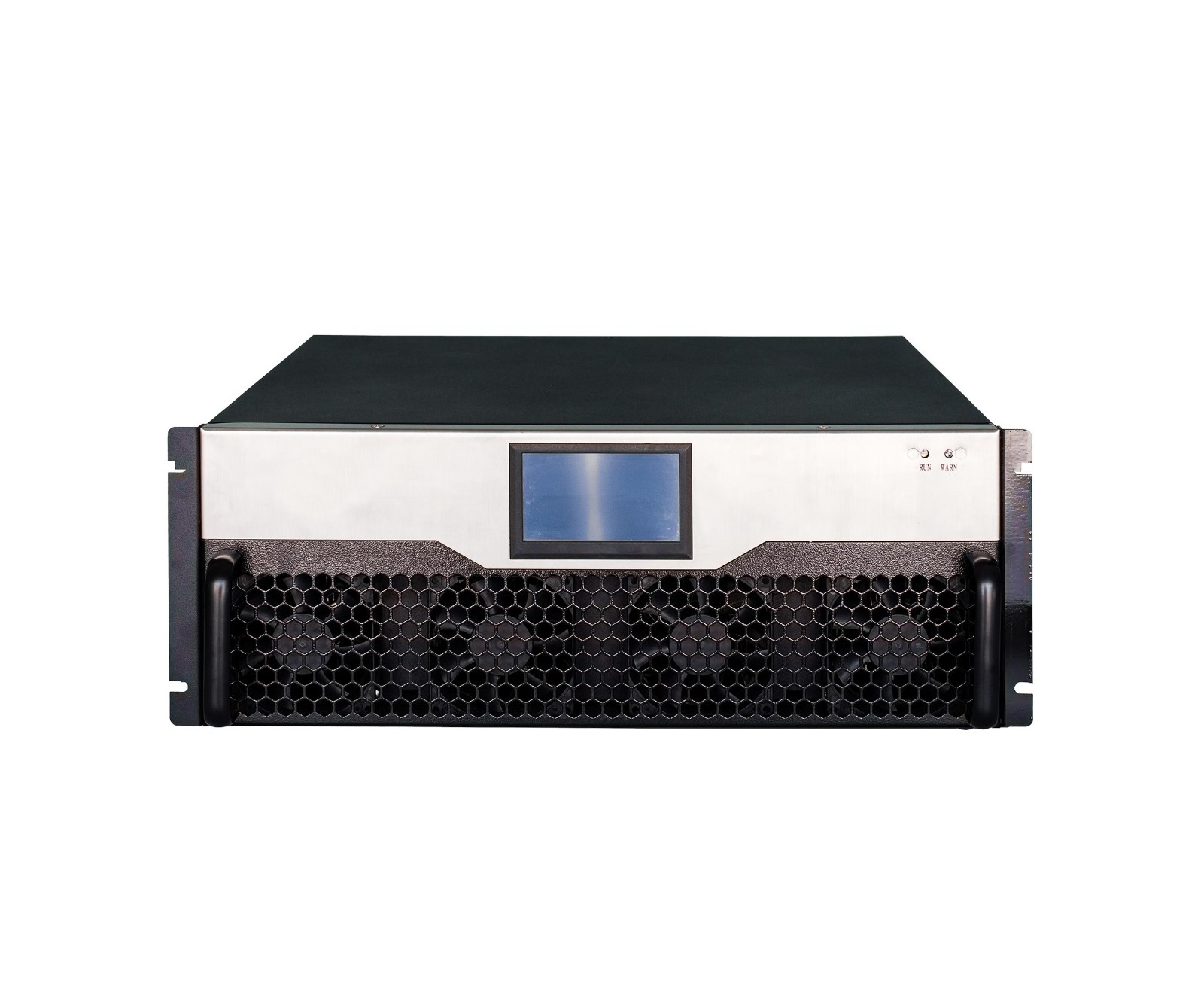

XR-APF系列有源电力滤波器
产品用途：
XR-APF系列有源电力滤波器并联连接到电力系统，并且通过外部采样环路实时收集电力系统数据。该器件的内部核心计算芯片用于分析系统中的谐波分量数据并控制IGBT。高频开关在系统谐波电流的相反方向上输出具有相同幅度的电流，以抵消系统谐波电流，从而达到控制系统谐波电流的目的。

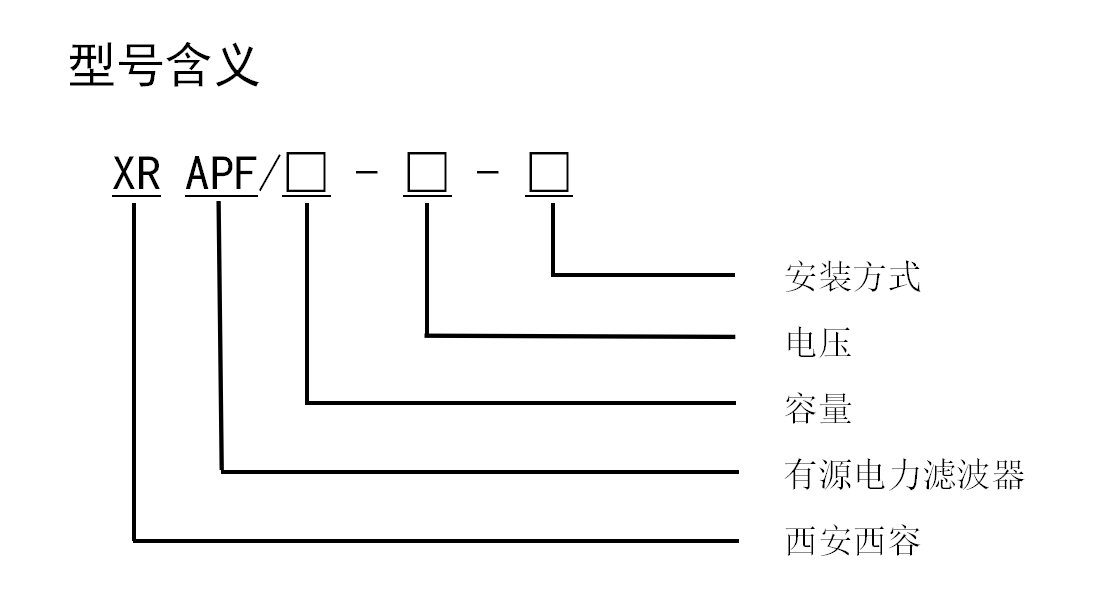

型号及含义：
产品特点：
（1）同时具有谐波控制，无功补偿，三合一功能。可根据现场不同需求灵活调整功能。
（2）完整的响应时间为10ms，可以使系统处于理想状态，THDI小于5％，PF达到0.99，并且三相不平衡度小于或等于3％。
（3）可以滤除2〜50个谐波，在此范围内任意选择谐波次数，并调整过滤器输出尺寸以获得最佳过滤效果。
（4）无功补偿范围（-1〜1）。电容和无功功率可以任意切换时间。可以满足冲压，压铸等设备的无功补偿要求。
（5）模块化设计，易于维护和安装。支持两种安装方式：机架式、壁挂式安装。
（6）独立风道设计，确保设备具有良好的散热能力，并具有全面的温度检测系统，实时检测设备温度信息。
（7）适用场合：适用于系统无功功率波动稳定，谐波失真严重的场合。
使用环境：
（1）防护等级： IP20
（2）环境温度：-10℃~+45℃
（3）相对湿度：≤95%，无凝结
（4）海拔：＜2000m，无凝结
（5）冷却方式：智能风冷
技术参数：
（1）过滤范围：2〜50次谐波。
（2）工作频率：50Hz。
（3）保护功能：电网过压，欠压，缺相，三相瞬时过流，三相延迟过流，母线过压，母线欠压，过热，风扇故障，电源故障，限流保护，频率保护，保险丝故障。
（4）集中监控：可选的7/10英寸集中监控触摸屏，每个集中监控触摸屏可控制6个APF模块。
（5）通讯：RS 485通讯和MODBUS-RTU协议。
（6）三相不平衡调整：满负荷的三相不平衡补偿。
（7）快速响应时间：≤40us。
（8）完整回应时间：≤10毫秒。
（9）无功补偿：全容量补偿范围从超前电流到滞后电流。

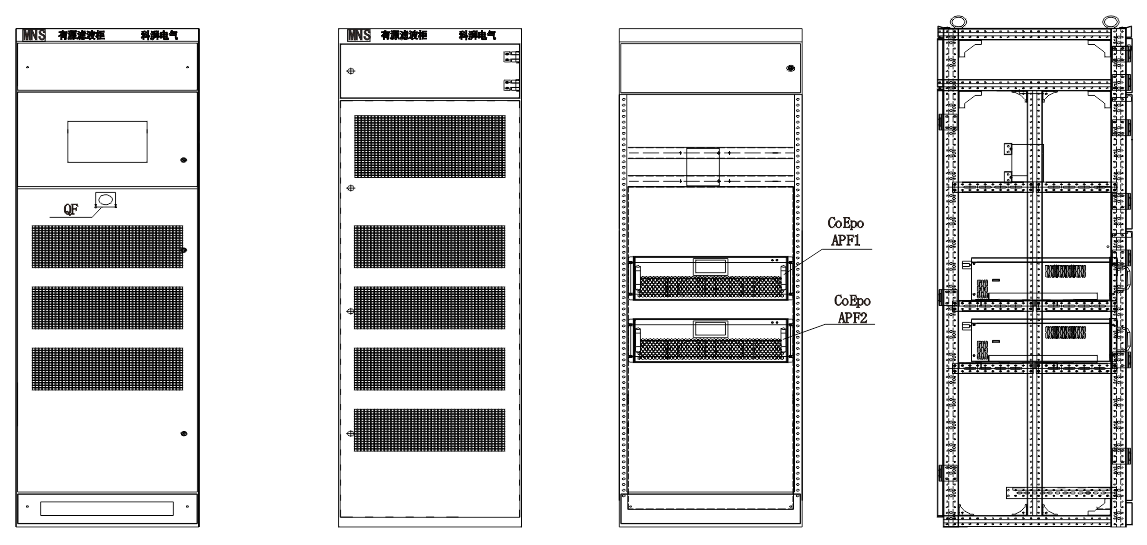

以上为机架式安装，适合集中管理，本地管理，机柜最大容量为750A，带10In液晶触摸屏，可与多种类型的配电柜组合使用，安装简便。

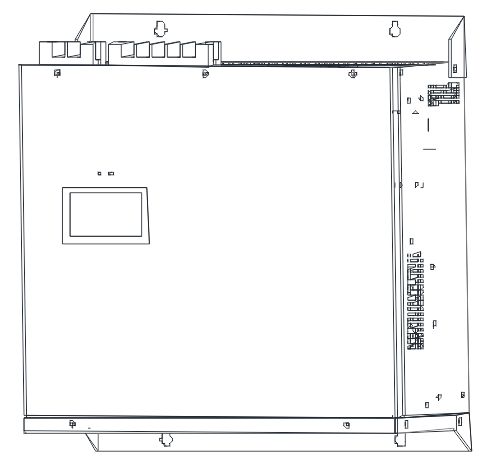

壁挂式安装，适合局部治理，现场安装空间相对狭窄的场合，单个APF模块壁挂式安装，灵活方便。
另：整柜式APF可根据技术协议，另行与我公司协商确定。
