GW4-40.5户外高压隔离开关
产品详情
概述
GW4B-40.5型户外交流高压隔离开关系三相交流50-60HZ高压开关设备,用于最高电压为40.5kv的电力系统中,作为有电压无负载分、合电路用。
本产品接地开关部分。结构分为：不接地、单接地、双接地;按使用地区分：普通型、防污型(w )。接地开关有“I”型和“Ⅱ”型结构，其“Ⅱ”型接地开关电气参数具有与本本隔离开关主刀相同的短路性能承受能力。
本产品配用人力操动机构，并可带防止误操作的电磁锁。
本产品所有外露零部件均采用铝合金、不锈钢或热浸锌工艺，做到长期使用不锈蚀，具有五防性能。
使用环境
海拔高度不超过1000m(可提供特殊要求产品)
环境温度-30℃-+40℃(高寒地区-40℃)
风速不大于35m/s
地震烈度不超过8度
覆冰厚度不大于10mm
安装场所无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈振动
安装基础应水平
主要技术参数
型号 | GW-
40.5/
630 | GW-
40.5/
1000 | GW-
40.5/
1250 | GW-
40.5D/
630 | GW-
40.5D/
1000 | GW-
40.5D/
1250 | GW-
40.5DII/
630 | GW-
40.5DII/
1250 | GW-
40.5D/
2000 | GW-
40.5DII/
2000 |
额定电压KV | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 |
额定电流A | 630 | 1000 | 1250 | 630 | 1000 | 1250 | 630 | 1250 | 2000 | 2000 |
动稳定
电流(峰值)KA | 50 | 80 | 80 | 50 | 80 | 80 | 50 | 80 | 100 | 100 |
额定热
稳定电流KA | 20 | 31.5 | 31.5 | 20 | 31.5 | 31.5 | 20 | 31.5 | 40 | 40 |
额定热
稳定时间S | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 3 | 3 |
1min工频
耐压KV | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
雷电冲击
耐压KV | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
单极重量Kg | 187 | 191 | 191 | 187 | 219 | 219 | 223 | 291 | 275 | 345 |
配用机构 | 隔离开关 | CS11 | CS11 | CS11 | CS8-6D | CS8-6D | CS8-6D | CS14G | CS14G | CS14G | CS14G |
接地开关 |
|
|
| CS8-6D | CS8-6D | CS8-6D | CS14G | CS14G | CS14G | CS14G |
订货须知
订货时请注明:产品型号、名称、额定电流、额定电压、是否附设接地开关等。
订购附设接地开关的隔离开关时须注明：单接地或双接地、Ⅰ型或Ⅱ型。
说明是否需要操动机构及型号、名称等。
说明操动机构上配用的电磁锁选用何种电源及电压等级。
若为高型布置，请注明高型布置方案号。

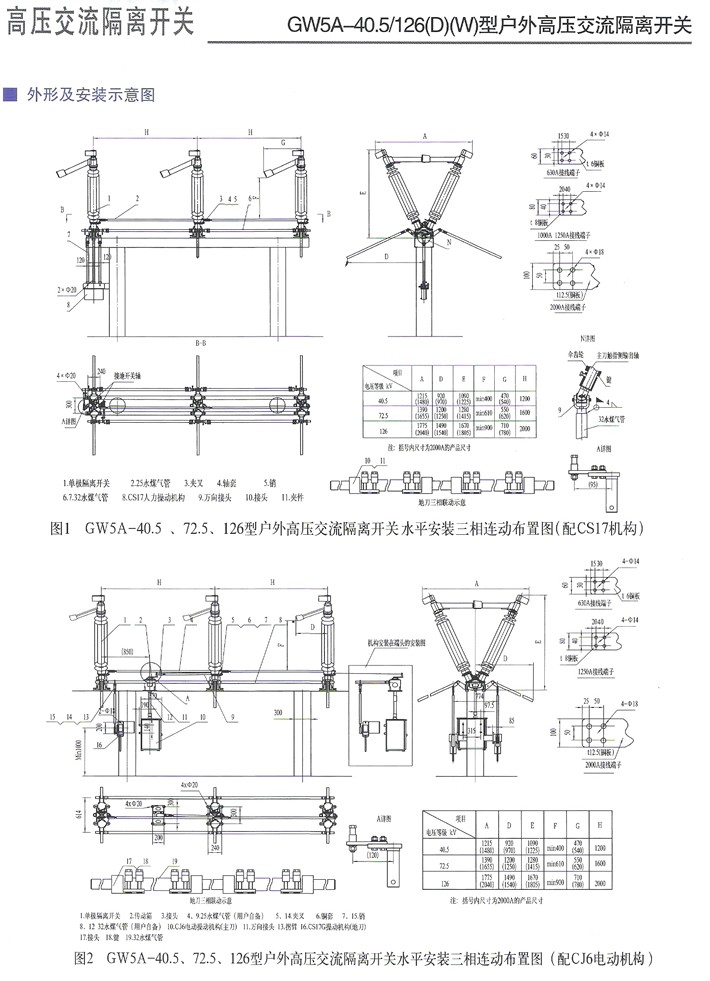

外形尺寸图
