户外高压隔离开关

GW13型中性点隔离开关

发布时间：2023年06月15日人气： 次

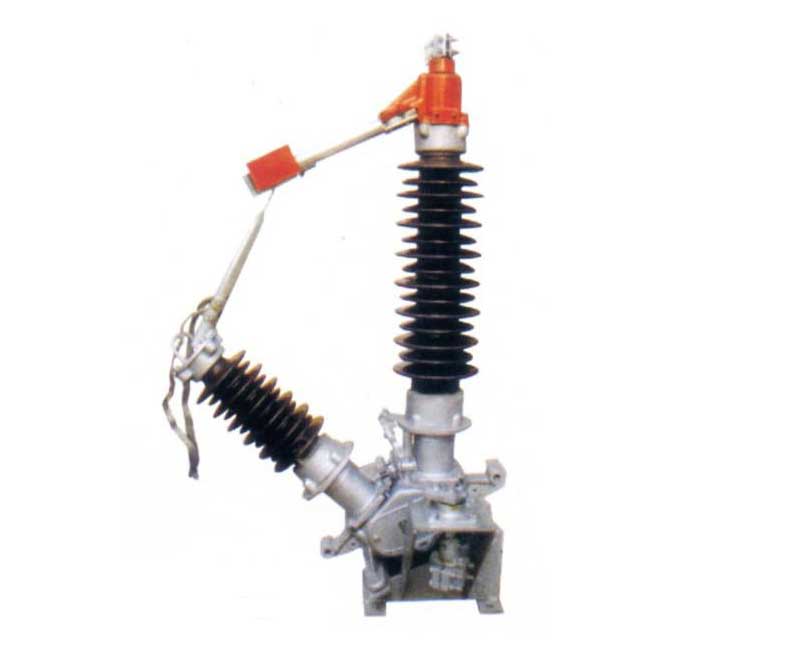

GW13型中性点隔离开关


结构简介

隔离开关由支架、底座、支柱绝缘子、触头、接线板等部分组成。支柱绝缘子及导电部分安装于底座上，两支柱绝缘子交角为50°。底座固定在倾斜25°的支架上。支架上装有与操动机构相连接的轴。可陪CS17-G手动操作机构，出可配用C16电动机构。

产品特点

1、隔离开关采用双柱中开、触头转入式结构，具有自清洁触头的能力，提高了接触可靠性；

2、隔离开关转动部分按免维护的要求设计。转动座设计成密封机构，水汽、尘埃、有害气体无法进入。吏轴承、二硫化锂基润滑指永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干固，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、右靠、永不锈蚀。

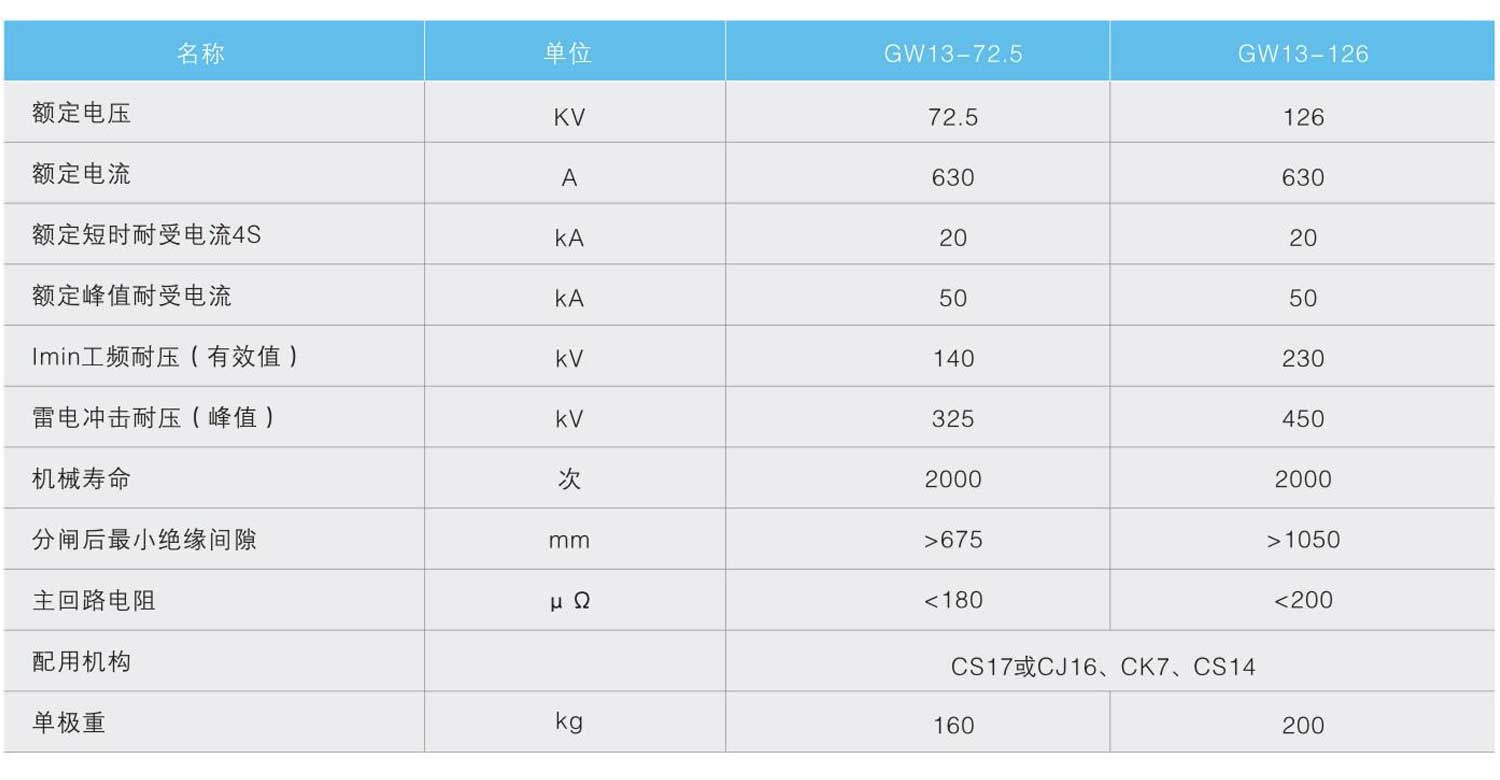

GW13典型技术参数

GW13型中性点隔离开关

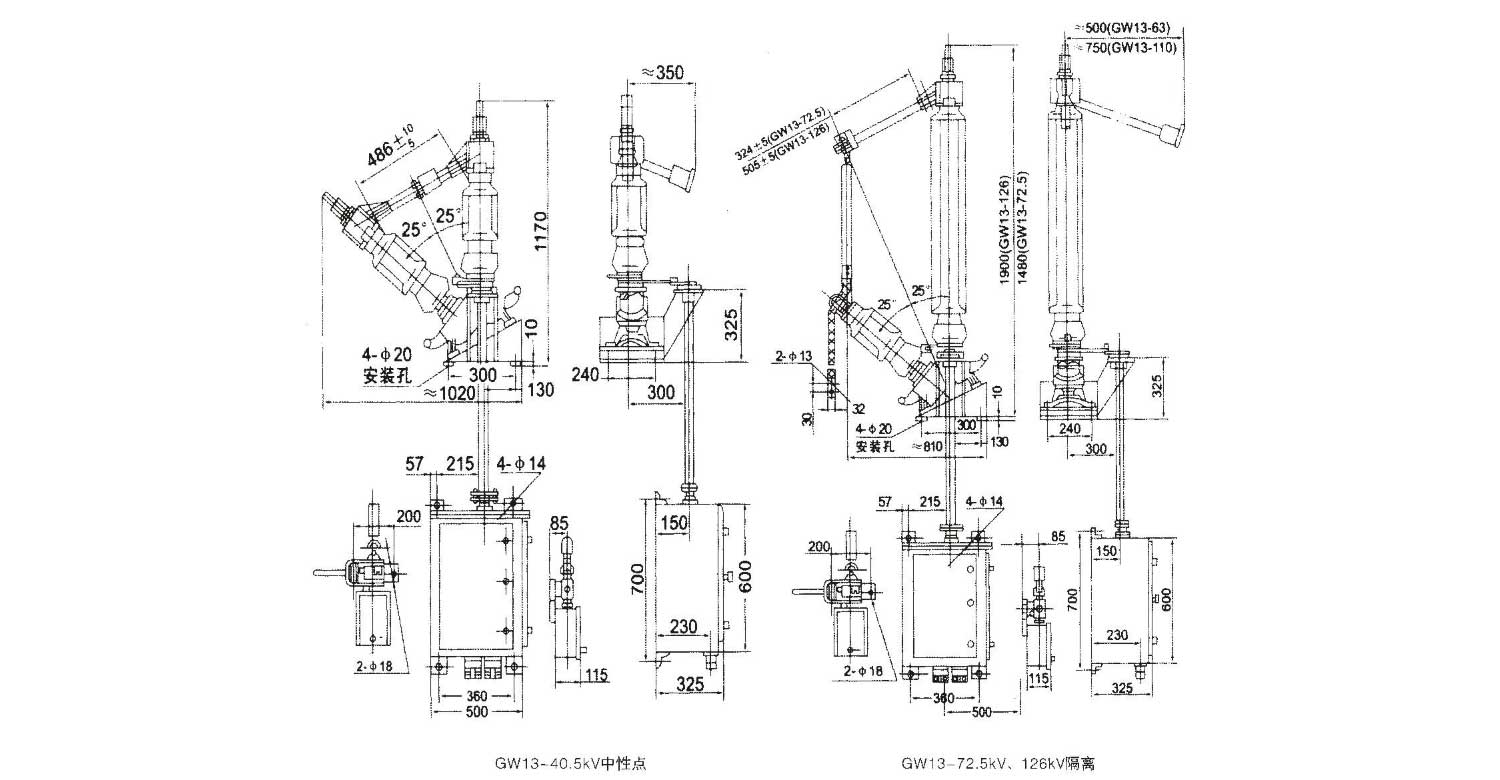

外形及安装尺寸图

GW13型中性点隔离开关
