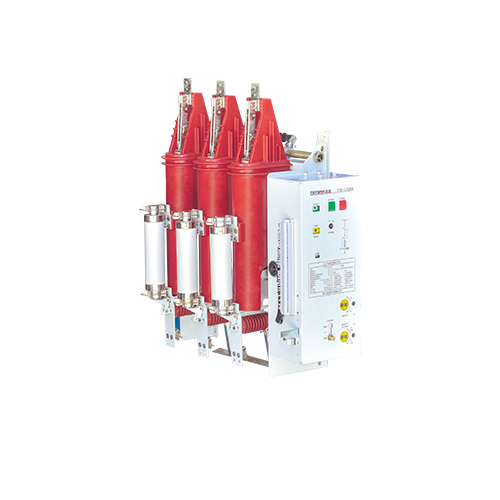

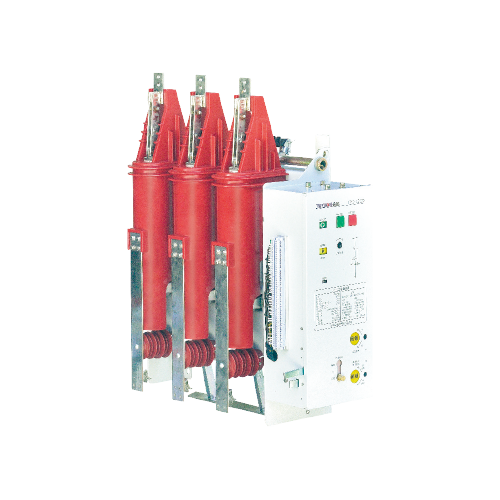

TYD-12GD(R) 系列户内高压三工位真空断路器
一、产品概述
TYD-12GD(R) 系列户内高压三工位真空断路器具有优异的电气、机械性能，机构可靠稳定、寿命长。主回路采用固封极柱，提高了断路器的环境适应性和绝 缘可靠性；可靠的机械和电子性能，延长的机械寿命和电子寿命，使断路器的免维护成为可能。其可用于3.6-12kV 电力系统，作为电网设备，工矿企业动力设计的保护盒控制单元，适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置，具有极高的操作稳定性和可靠性，确保操作人员和设备的安全，确保用电安全。
◆ 采用固封极柱技术。
◆ 产品采用模块式设计：框架结构，集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为—体的高性能小型化高压电气产品。
◆ 适配柜体尺寸为(500×1000×1800)mm。
◆ 旋转式隔离开关，分闸后具有可见的断口。
◆ 隔离开关、断路器、接地开关之间有强制机械联锁，防止误操作。
◆ 断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作，也可选用交、直流储能操作．实现远程控制。
◆ 柜门与接地开关设计有可靠联锁结构，确保操作人员的安全。

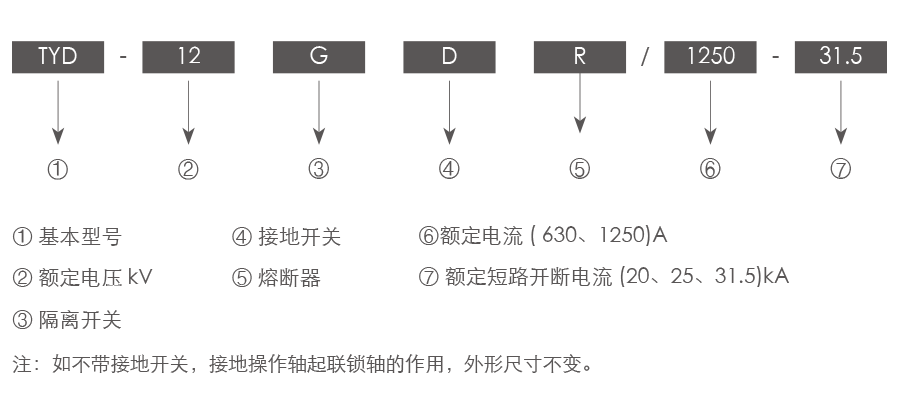

二、型号含义
三、使用条件
◆ 周围环境温度：-25℃ +40℃；
◆ 相对湿度：日平均值<95%，月平均值<90%；
◆ 海拔高度：不高于1000m；
◆ 地震烈度：不超过8 度：
◆ 使用场所：无爆炸危险、化学和剧烈振动及污秽。
◆ 海拔高度1000 米以上使用条件
◆ 在海拔高度超过1000 米的时候。空气密度相对会下降，这将影响到电器的保护系数。

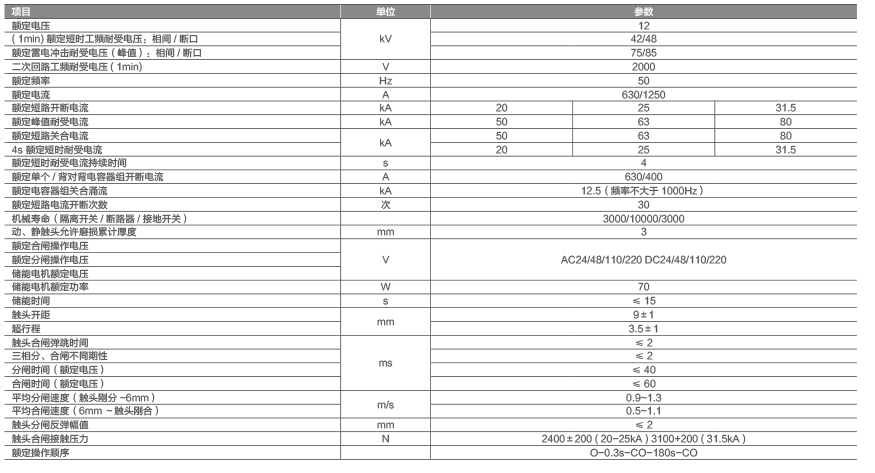

四、技术参数

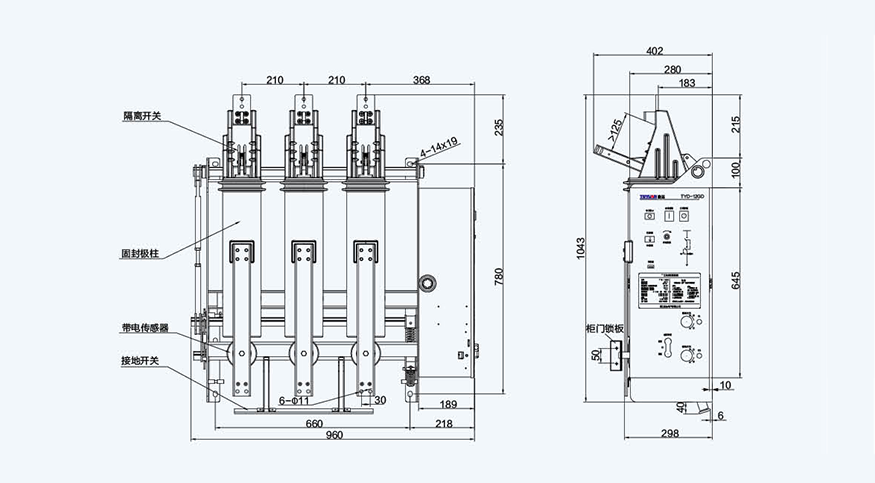

五、外形及安装尺寸
