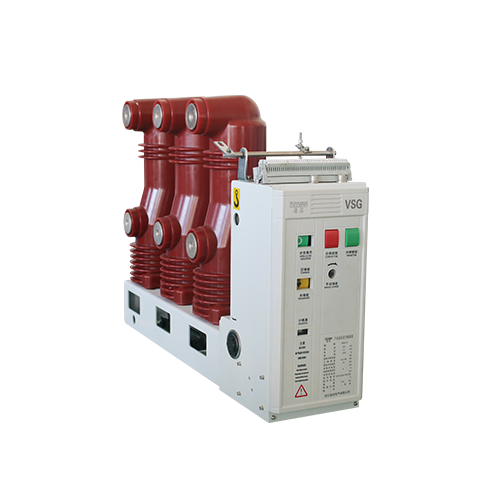

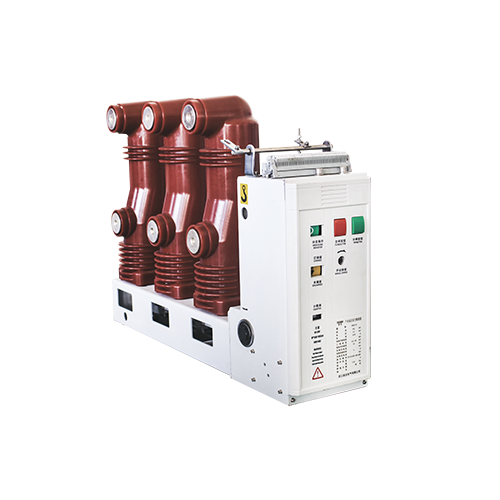

VSG-12C户内高压侧装式真空断路器
一、产品概述
VSG-12C户内高压侧装式真空断路器(以下简称断路器 )是用于12kV电力系统的户内外开关设备，作为电网设备、工矿企业动力设计的保护和控制单元，适用于投切各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品采用新型断路器操动机构，
VSG-12一次部分可采用国际品牌固封极柱，将真空灭弧室与主导电回路零件固封成一个整体，保护灭弧室免受碰撞、灰尘和凝露的影响，环境适应能力强，大大降低了运行维护费用，真正实现了产品一次部分免维护，操动机构少维护；操动机构与断路器本体一体式设计，断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达 30000次，满容量短路电流开断次数可达50次 。

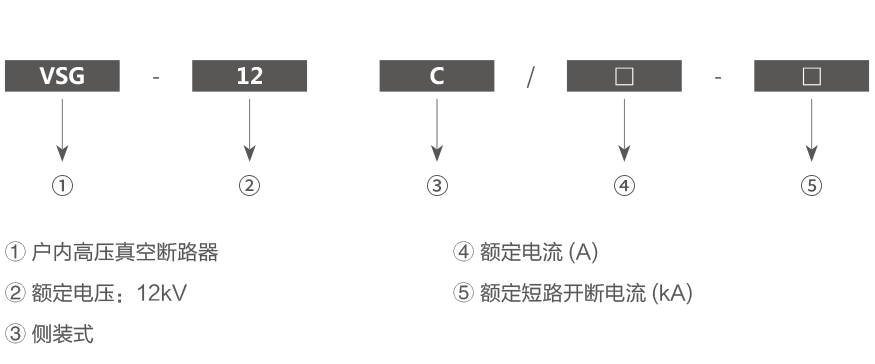

二、型号含义
三、使用条件
● 环境温度：最高温度不超过+40℃,最低温度不低于-15℃；
● 环境湿度：日平均相对湿度：≤95％,月平均相对湿度：≤90％；
● 日平均蒸汽压：≤2.2×10-3 MPa,月平均蒸汽压：≤1.8×10-3 MPa；
● 海拔高度：不超过1000m;
● 地震烈度不超过8度；
● 周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染。
四、技术参数

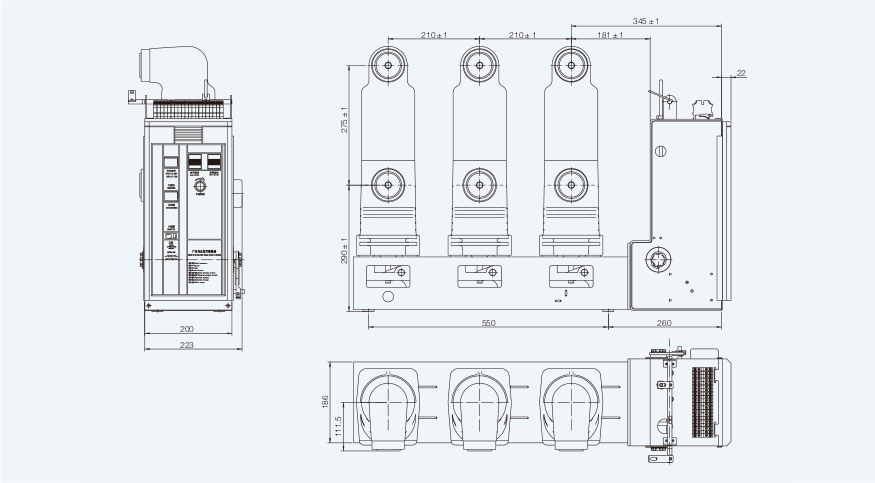

五、外形及安装尺寸
