（JKW）（32、8、20）-12Z户外高压智能真空断路器
产品概述
适用范围
随着电网迅速发展，对安全供电的可靠性要求越来越高，针对电网运行中的薄弱环节电力生产部门采取有效的治理措施，千方百计减少事故停电，缩小停电范围。10kV馈线架空线路，由于露天架设，其安全运行直接受周围环境和气候条件的影响，存在事故率高、事故查找困难、安全可靠性差的问题，一些架空线路较长的边远山区用户，更是经常受到恶劣气候的影响不能正常用电。
智能真空断路器是将断路器和微机保护测控，以及通讯模块融为一体的装置，可随杆架设、体积小、投资少，它的应用对提高架空线路的安全可靠性，保证电网的安全运行具有重要意义。配网智能真空断路器在10kV馈电架空线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间，并具备故障检测功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。
主要功能特点：
1、10KV馈电架空线路的特点
对于远近郊区供电公司来说，在所辖主网主系统中10KV馈电出线的安全供电十分重要，但是，10kv馈电线路特点是结构多样，事故多发，特别是在城近郊区和远郊区地区还存在大量的架空输电线路，这些架空输电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。
线路结构复杂事故找困难
用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十干米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重：有的全线架空，有的是电缆架空混合线路，有些架空线路临时带有电缆用户、带有临时箱变。
架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。
线路保护配置相对简单
变电站10kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。因此，为保证继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸，
不同的10kV接地方式
对于消弧线圈接地系统，10kV配电线路发生线路单相接地故障时不掉闹，只发接地信号。对于小电阻接地系统10kV配电线路配置零序保护，单相接地故障时掉闸。
10KV馈线架空线路故障率高、可靠性差，10kV馈线的故障率高，可靠性差
随着用户对安全供电的可靠性要求越来越高，安装带有微机保护测控。以及通讯模块融为一体的，智能真空断路器成为解决配电网上述问题的有效方法之一。
b.JKW（32、8、20）-12Z户外高压智能真空断路器其主要功能：运行中自动隔离用户侧相间短路故障、自动切除用户侧接地故障，并可用于操作短路开断电流故障，智能真空断路器带有一套外置电压互感器、一套内置电流互感器；有cpu内部处理器和通讯模块；故障跳闸时带有电压判断和故障记忆，智能真空断路器适用于10kv中性点不接地、经消弧线圈接地或经低电阻接地系统的10kv配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处
自动切除单相接地故障
当用户支线发生单相接地故障时，智能真空断路器自动分闸，甩掉故障支线。保证变电站及馈线上的其它分支用户安全运行。
自动断开相间短路故障
当用户支线发生相间短路故障时，智能真空断路器控制器保护跳闸后，甩掉故障线路。故障线路被隔离，使馈线上的其它分支用户安全运行。
快速定位故障点
用户支线故障造成智能真空断路器动作后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。
监控用户负荷
智能真空断路器可将检测数据传送电力管理中心，实现对远方负荷的实时监控。
c.智能真空断路器的保护处理方式
控制器输入信号共四个：A相电流、C相电流、零序电流、AB相间电压。

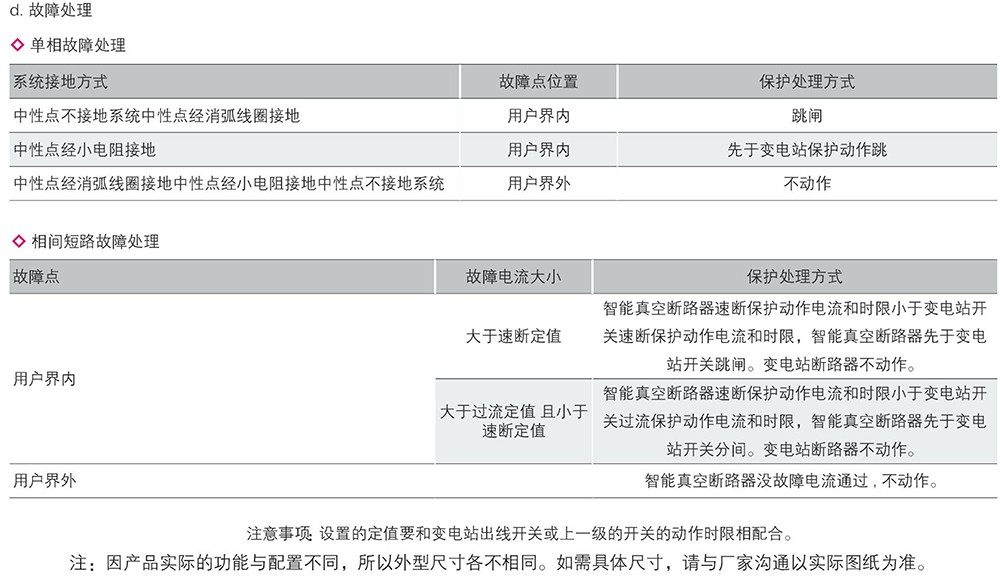

控制器通过实时监测上述输入量，并与定值进行比较来判断线路故障得类型，从而进行相应的处理。下表为系统中性点不同的运行方式保护处理结果。
产品参数
外形及安装尺寸
2、智能真空断路器的性能和主要作用a.性能及结构

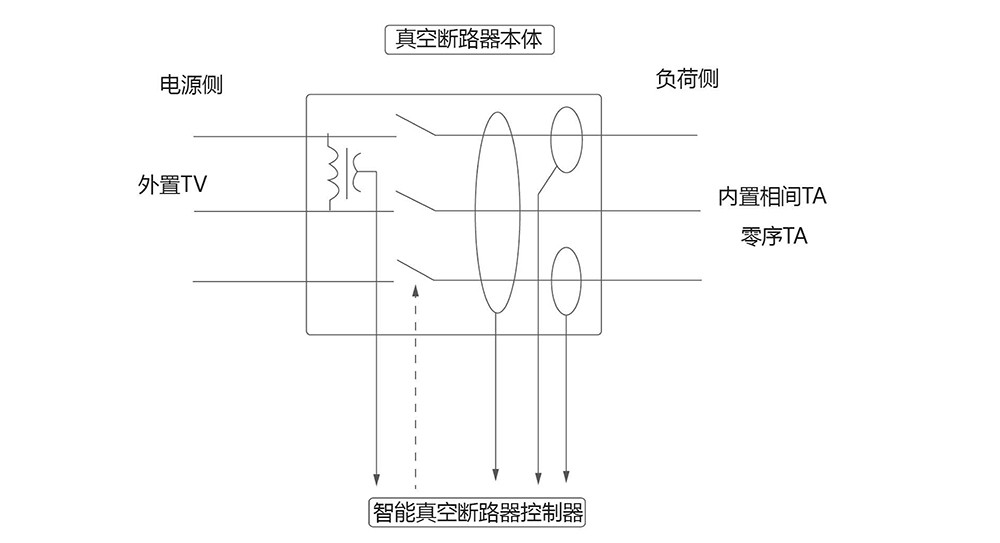

一般智能真空断路有开关本体及测控单位两大部分构成，见结构示意图
