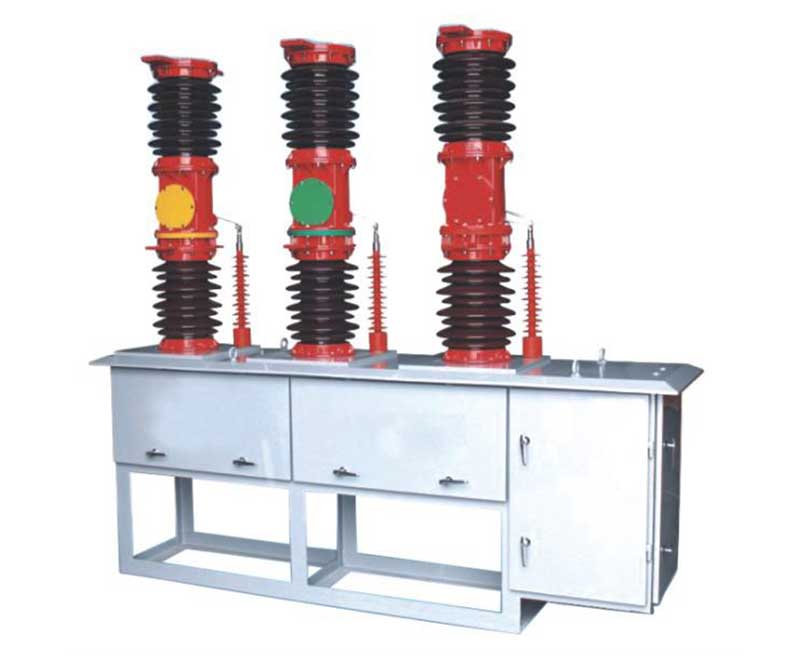

ZW7-40.5型户外高压真空断路器

发布时间：2023年06月15日人气：次

概述

ZW7-40.5型户外高压真空断路器（以下简称断路器）用于交流5.Hz、电压40.5kV的三相电力系统，作为分断，关合负荷电流之用，可用于40.5kV电力系统作为发电厂、变电站、电力设备和电力线路控制和保护，每组内装LZZBJ4型电流互感器一个，每个CT有4个绕组，可作计量、测量、保护之用。断路器具有抗震、耐污秽能力强、体积小、机构简单、使用方便、开断性能好，可靠性高等特点。

主要功能

A、采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；

B、结构简单，免维护，不检修周期长；

C、绝缘性能好，防污秽能力强；

D、可配弹簧或电磁操动机构，机械性能可靠，可频繁操作，无火灾和爆炸隐患；

E、内装电流互感器，计量精度达0.2级，可实现三相互动保护；

F、内附凝露控制器，能保护断路器在一定的温度、湿度下可靠运行。

使用环境条件

a.周围空气温度：上限+40℃，下限-30℃；

b.海拔：≤2000m（若需增高海拔，则额定绝缘水平相应提高）；

c.风压：不超过700Pa（相当于风速34m/s）；

d.振幅;地震烈度8度
