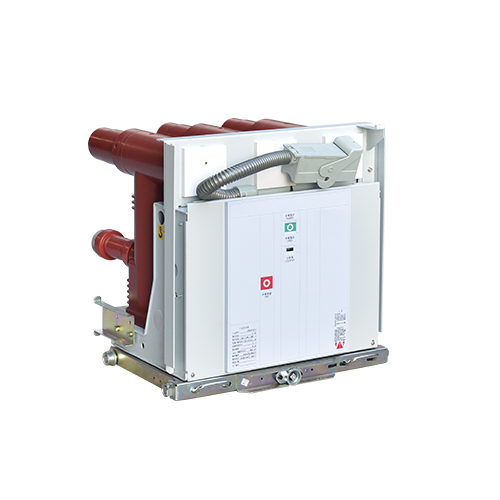

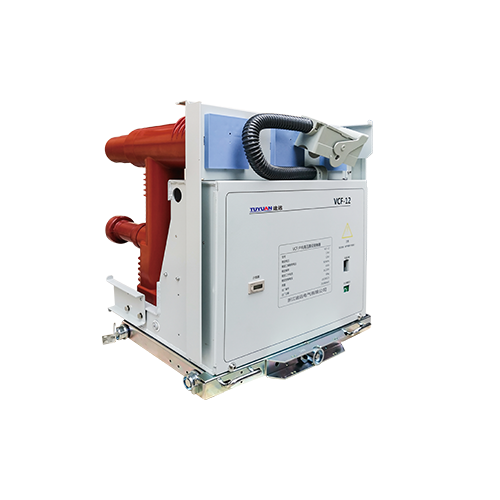

VCF-12真空接触器-熔断器组合
一、产品概述
VCF系列交流高压真空接触器-熔断器组合电器（F-C）是适用于交流 50-60Hz，主回路额定工作电压为 7.2kV、 12kV 的三相交流户内高压开关设备。其功能组合灵活，结构紧凑可靠，同 时具有多重保护功能，使用寿命长可频繁操作。可广泛用于开断和关合交 流电机、变压器等负载电路，也可用于电容无功补偿。
VCF 系列组合电器采用模块化组合结构，可单接触器使用或组合成 F-C 使用，可选固定式或手车移动式，手车式可配合 650mm或800mm宽的KYN28A（GZS1）型中置柜使用，可用于代换 VSC/P 真空接触器。
VCF系列交流高压真空接触器-熔断器组合电器适用国家标准 GB/T 14808 和 GB/T 11022。

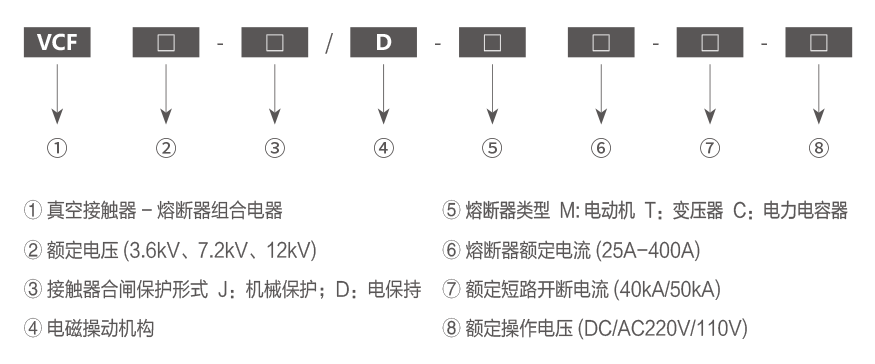

二、型号含义
三、使用条件
● 户内使用，周围空气温度不高于＋40℃，不低于-25℃。
● 安装地点的海拔高度不超过 1000 米。
● 空气相对湿度，最湿月的月平均最大相对湿度为 90％，月的平均最低温度为 25℃，并考虑到因湿度变化发生的产品表面上的凝露。
● 无明显摇动和冲击振动的场合。
● 耐空气污秽等级Ⅱ级，场所中无明显的腐蚀性可燃性气体、烟、蒸汽、 盐雾与尘埃。
● 电磁干扰的幅值不超过 1.6kV

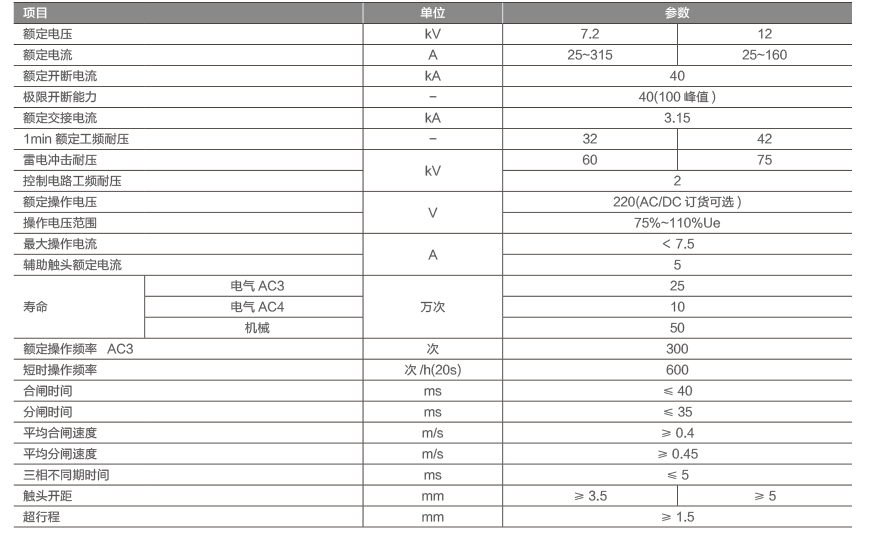

四、技术参数

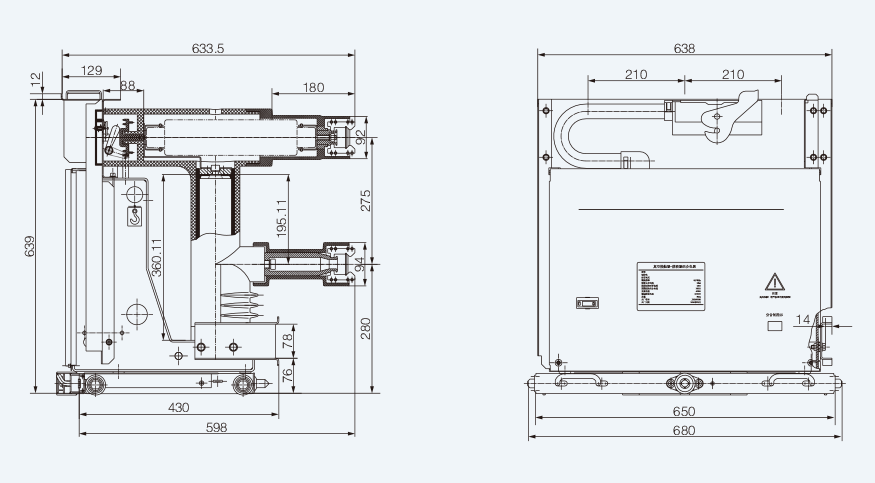

五、外形及安装尺寸
