         一、概述

　　FDL/CX-12/T630-20型户外交流高压SF6自动分段器是根据国内外市场需求，结合国际最新技术研制开发的高压开关设备，适用于额定电压12KV、交流50Hz，三相配电系统。配合重合器或具有重合功能的断路器使用，用来自动隔离故障线路区段，使无故障线路区段正常供电。本分段器可以根据用户需要对启动电流大小、及故障电流出现的次数即计数次数现场调整，本分段器安装于户外柱上，其同时兼有交流高压负荷开关的开断、关合负荷电流、关合短路电流的能力。

　　当线路发生故障时，分段器可区分瞬时故障和永久故障，在满足三个必备条件即：第一、故障电流超过整定的额定启动电流值；第二、计数次数达到整定值（1、2、3、4次）；第三、线路失压、线路电流低于300mA，三者缺一不可的前提下分段器自动分闸。实现隔离故障线路区段，使无故障线路区段正常供电，可有效提高供电的可靠性，大大缩小停电面积。

　　二、使用环境条件

　　1、环境温度： -40℃～+60℃。日温差变化范围不大于25K。

　　2、海拔高度：2000m。

　　3、风压：不大于700Pa。

　　4、外绝缘污秽等级：Ⅳ级

　　三、主要技术参数

         四、主要结构及工作原理

　　1．产品外形结构

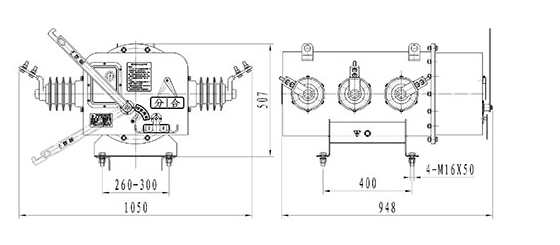

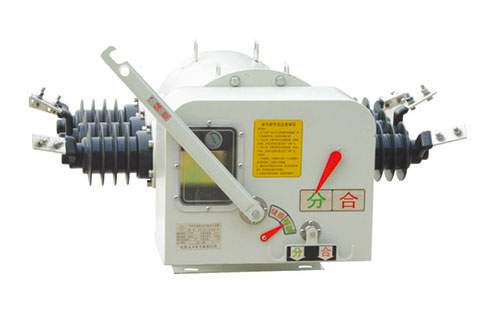

　　FDL/CX-12/T630-20型户外交流高压SF6自动分段器外形(见下图)，分段器是由箱体、复合绝缘子、弹簧机构、永磁脱扣机构、电流互感器、电子控制器等组成。

　　箱体中间充有SF6气体，动静触头置于其中，动触头安装于固定转轴上，其开断转角为65度，静触头通过复合绝缘子固定在箱壁上，复合绝缘子与导电杆镶嵌一体，带绝缘电缆的分段器其导电杆与绝缘导线压力铆接，并通过热缩管连接，确保有效绝缘距离。

　　弹簧机构通过机构箱体固定于分段器箱体一侧，固定转轴通过磁流体密封轴头与弹簧机构连接，弹簧机构的储能手柄、分合闸脱扣钩置于箱体一侧，分闸状态、合闸状态、储能、释能状态都有不同的箭头指示。

　　弹簧机构箱体设有开启窗口，通过窗口可以调整分段器的启动电流和计数次数，弹簧机构箱体内设有SF6气体压力表，用以监测箱体SF6气体压力。

        2．工作原理

　　FDL/CX-12/T630-20型户外交流高压SF6自动分段器是三相共体，以SF6气体为绝缘介质，用弹簧机构手动储能、手动合闸、手动分闸或自动脱扣分闸的高压开关电器。既具有分段器功能还具有负荷开关功能。

　　FDL/CX-12/T630-20型户外交流高压SF6自动分段器的合闸、分闸操作必须首先通过弹簧机构储能，机构储能后，标识箭头将指示储能状态，操作合闸手柄弹簧机构将带动转轴旋转65度使开关处于合闸位置。分段器合闸后，合分闸箭头将指向合闸位置。

　　当线路出现大于额定启动电流的故障电流时，分段器中的电子控制器开始启动，当上一级开关分闸后,分段器中的电子控制器开始计数,分段器在完成了规定的计数次数后, 线路中的电流小于300mA时，控制器给出一个电信号供给永磁机构的启动线圈，驱动永磁机构之动铁心弹出，带动机构脱扣，弹簧机构分闸弹簧释放，分段器分闸(总分闸时间不大于100mS),从而实现隔离故障区段的功能,待上一级开关再次重合闸时故障区段被隔离，而非故障区段投入运行。待工作人员将故障排除后可杆下手动储能，手动合闸，重新恢复线路运行。

　　当上一级开关经过重合闸后瞬时故障排除，分段器又没有达到规定的计数次数线路照常供电，经过20S（复位时间）后分段器将重新恢复到初始状态。

　　本分段器具备高压负荷开关的全部功能，手动储能后，可以手动合闸、手动分闸、并且可以关合额定短路电流2次。

　　五、主要技术特点

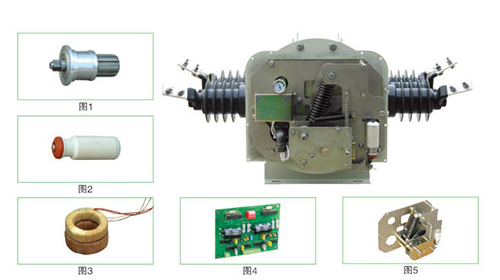

　　1、SF6气体密封尤其是动密封，是SF6开关的难点。本分段器转轴轴头部分采用了国际先进的磁流体密封技术（见图1），使SF6气体年泄漏率在0.3%以下，开关使用寿命达到40年以上。适用温度宽，通常应用于-40℃~+60℃环境条件下。耐压差性能好，总密封耐压差可达0.5~0.7MPa，真空度可满足1.333×10-6Pa超高真空技术的要求。可靠的保证本分段器SF6气体不泄露。

　　    2、一般户外柱上开关电磁脱扣需要外挂电压互感器（PT）为其提供能源，由于PT故障，时常造成开关无法正常工作。外挂PT也同时提高了工程造价。本分段器采用了我公司拥有国家专利权的永磁机构（见图2），其特点是动作能量小，仅靠分段器自身电流互感器（CT）（见图3）提供的能源便可满足需求，其体积小，重量轻，机械寿命在10000次以上。永磁机构与CT的组合，为分段器提供了稳定可靠的动作机构与能源。

　　3、FDL/CX-12/T630-20型户外交流高压SF6自动分段器采用了密封性能好、绝缘性能强的硅橡胶复合绝缘子，为用户安装方便，减小分段器体积，本分段器每个绝缘子端部预制1.8m长、185mm2铜软绝缘导线，可以稳定的适应630A及以下电网需要。同样为分段器的现场安装提供了很大的方便。

　　4、本分段器控制板设有拨码开关（见图4），现场安装时用户可以根据实际需求现场调整额定启动电流和计数次数，还可以根据用户需求，安装故障远传器。可以实现分段器状态远程监测。

　　5、本分段器动力源靠弹簧手动储能机构（见图5），其结构简单，合分闸速度快，整体密封，转轴部分均采用不锈钢加铜套组合，大大提高了分段器弹簧机构的耐腐蚀能力，有效的保证分段器工作的可靠性。其分闸速度在3m/s以上。

　　6、FDL/CX—12/T 630—20型户外交流高压SF6自动分段器采用3mm以上不锈钢板焊接成的壳体，其表面采取喷塑处理，强度高、耐腐蚀、密封性强，可使分段器长期稳定工作。

　　7、可区分瞬时性故障和永久性故障。

　　8、可以自动隔离故障线路区段，确保无故障线路区段正常运行。

　　9、无保护死区。

　　10、免维护。

　　六、分段器的应用

　　分段器与重合器（或断路器）配合使用。如下图所示：

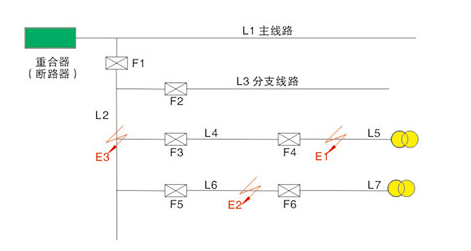

　　  变电所出口选用重合器，整定为“一快三慢”。分支线路选用六台FDL/CX-12/T 630-20型户外交流高压SF6自动分段器F1、F2、F3、F4、F5、F6将其线路分成L1、L2、L3、L4、L5、L6、L7段。分段器的额定启动电流值与重合器启动电流值相配合，F1计数次数3次，F2、F3、F5计数次数2次，F4、F6计数次数1次。

　　1．若故障E1发生在L5段，重合器、分段器F1、F3、F4通过故障电流，重合器自动分闸，线路失压，F4达到整定1次计数次数自动分闸，隔离故障L5段，重合器自动重合后恢复线路L1、L2、L3、L4、L6、L7段供电。

　　2．若故障E2发生在L6段，重合器、分段器F1、F5通过故障电流，重合器自动分闸，如果为瞬时故障，重合器自动重合成功恢复供电。F1、F5没有达到整定计数次数应处于合闸状态。如果为永久性故障，重合器自动重合不成功，再次分闸，线路失压，F5达到整定2次计数次数自动分闸，隔离故障L6段，F1没有达整定的计数次数处于合闸状态。重合器重合后恢复线路L1、L2、L3、L4、L5段供电。

　　3．若故障E3发生在L2段，重合器、分段器F1通过故障电流，重合器自动分闸。如果为瞬时故障，重合器自动重合成功恢复供电。F1没有达到整定计数次数应处于合闸状态。如果为永久性故障，重合器重合不成功，分闸，重合器再次重合不成功，再次分闸，线路失压，F1达到整定3次计数次数自动分闸，隔离故障L2段，重合器重合后恢复线路L1段供电。

　　选择FDL/CX-12/T 630-20型户外交流高压SF6自动分段器，一般在用户入口处选择计数次数1次。因用户变电所故障大多是永久性的故障，架空线路故障80%是瞬时性故障，架空线路分支处应选择计数次数2次或3次的，以利分段器之间配合和优化。

　　1、分段器的安装

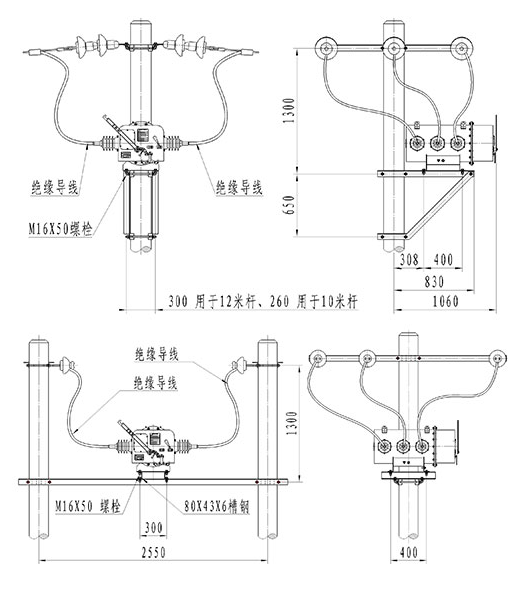

　　FDL/CX-12/T 630-20型户外交流高压SF6自动分段器安装于户外柱上，根据用户需要可以单杆安装，也可以双杆安装（见下图）。单杆安装用户自备标准断路器支架即可，双杆安装支架可选63×63×5标准横担和80×43×6槽钢即可。安装方式与柱上断路器基本相同，方便快捷。

    2、分段器的操作

　　FDL/CX-12/T 630-20型户外交流高压SF6自动分段器采用柱上安装，其操作步骤如下：

　　第一步储能：本分段器的合分闸的动力，来源于人工机械储能，操作时首先对分段器进行储能，用绝缘操作杆钩住储能操作臂下拉，使储能操作臂沿逆时针方向旋转75度，旋转到位后储能掣子会自动锁上，松开操作臂，此时操作臂会自动恢复原有位置。储能指示箭头指向“储能”位置。

　　第二步手动合闸：合闸操作是用“绝缘操作杆”钩住“合分闸脱扣钩”“合”一侧下拉，使其沿顺时针方向旋转，脱扣合闸后，“合分闸指示箭头”将指向“合闸”位置。

　　第三步手动分闸：合闸后的分段器要进行人工手动分闸，用“绝缘操作杆”钩住“合分闸脱扣钩”“分”一侧下拉，使其沿逆时针方向旋转，脱扣分闸后，“合分闸指示箭头”将指向“分闸”位置。

　　人工手动分闸和故障自动分闸后“储能状态箭头”将指向“释能”位置。

　　七、订货须知

　　   FDL/CX-12/T 630-20型户外交流高压SF6自动分段器型号含义

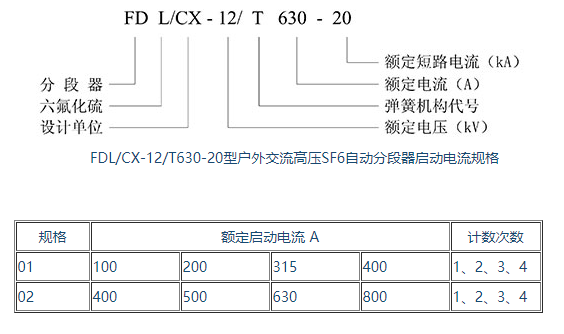

　　FDL/CX-12/T630-20型户外交流高压SF6自动分段器启动电流规格

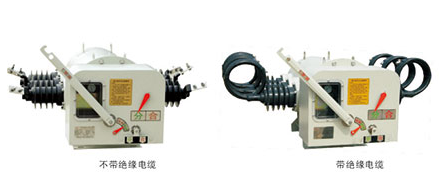

　　本分段器分为不带绝缘电缆和带绝缘电缆两种见下图。

　　订货时注明产品型号、额定启动电流、计数次数，是否带绝缘电缆。例如：FDL/CX-12/T 630-20额定启动电流500A、计数次数3次、带绝缘电缆（不注明，视为不带绝缘电缆）。

　　用户订货时，根据实际使用条件，选择产品规格，如有特殊要求，需定货时声明，本公司愿为用户竭诚服务。
