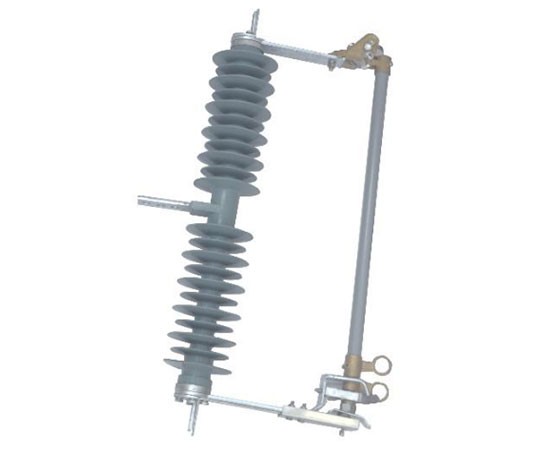

户外高压型防风跌落式熔断器
主要用途和适用范围
本产品主要用于35kV风电电力系统，它装配在配电变压器高侧或配电线支杆线路上，作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。是针对风电场风大、无故障跌落、运行不稳定等因素而特殊设计开发的。本产品具有操作简单，维护方便、有效解决常规熔断器产品在风电场无故障跌落等优点。
使用环境条件：
2.1环境温度-40℃~+50℃；
2.2相对湿度：日平均值不大于95%，月平均值不大于90%；
2.3海拔高度不超过3000m；
2.4风速不超过50m/s；
2.5地震烈度不超过8度；
2.6安装地点应无火灾、爆炸危险、化学腐蚀及剧烈震动。
2.7本产品为高原型、防污型产品。

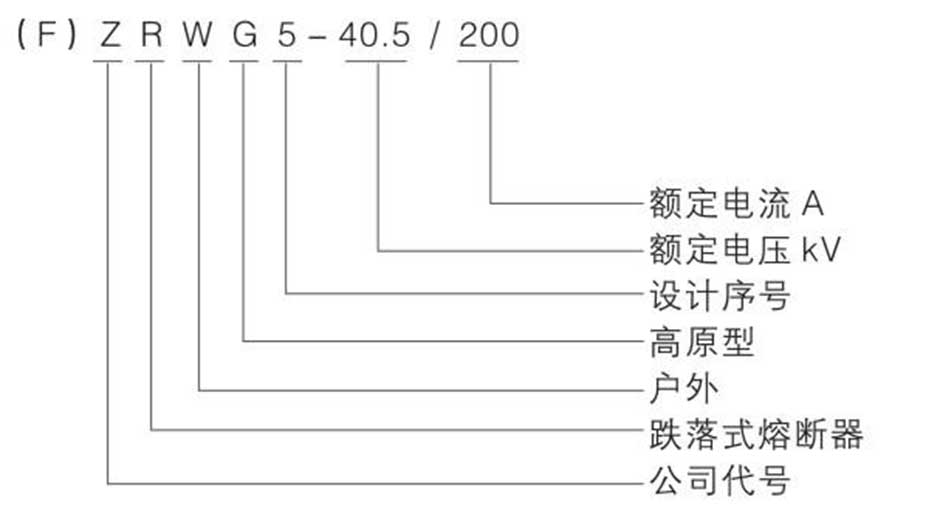

产品型号和名称：
技术特性：
本产品设计独特、先进、具有创新、实用功能。
4.1本产品采用复合绝缘子支撑件与特制的熔断器及其连接金具（动、静触头等）组合为一整体，安装方便，结构紧凑、牢固可靠（也可用陶瓷作绝缘支撑件）。
4.2本产品上动触头为双触头组合、下动触头为翻转式结构；上静触头为双接触面，第一处为弹簧接触，第二处为卡位接触方式，一旦熔丝熔断，下动触头下翻，上动、静触头机构释放熔丝管使之跌落并显示断开信号（但静触头与另一动触头仍然接触）。有效地解决了风电场风大时，吹落熔断件的情况。起到了双保险作用。
4.3触头采用钢制件、磷青铜材料、不锈钢材料组成。下静触头为铜压铸触头。
4.4连接部分标准件均采用不锈钢标准件和热镀锌部件。
4.5特制熔断器管内层为消弧管、外层为玻纤丝缠绕管，两端金具是压铸铜件。
4.6绝缘子支撑件连接部分为精密铸钢件，中心支架强度高，有效地避免了外力影响开关整体变动。
本产品性能符合GB15166.3-2008国家标准和IEC282-2国际标准。电气性能和机械性能优良，已全面达到GBI985-2004及其第一号修订和IEC694的要求，并满足了喷射式熔断器GB/15166.3-2008标准。是现行40.5kV级户外隔离开关及熔断器的更新换代产品。其产品具有双重功能。
主要技术参数：
5.1额定电压：40.5（kV）
5.2额定工作电流：100/200（A）
5.3动稳定电流（峰值）：8.；120（kA）
5.4热稳定电流（峰值）：8；10（kA）
5.5热稳定时间：4（S）
5.6额定雷冲击耐受电压：200kV
5.7工频干耐受电压（lmin）：100kV
安装、使用及维护：
6.1安装前应将熔断器各部分擦拭干净，检查各部分螺栓是否拧紧，各转动部分是否灵活、可靠；
6.2选用熔丝额定电流时，应与被保护电器设备或电力线路相匹配；
6.3安装时应将熔丝拉紧，可使熔丝大约受到60N左右的拉力保证接触良好，否则容易引起触头发热，烧毁触头。
6.4熔断器安装时，应使灭弧管与铅垂线成15°夹角；
6.5分合额定负荷电流时，应做好安全防护措施，如：穿绝缘靴、戴绝缘手套及护目镜等；
6.6定期对熔断器进行维护、保养、清扫绝缘子表面的污秽物，以减少和防止污闪事故的发生。
