JXB机械液压过速保护装置

发布时间：2023年04月17日人气：次

JXB机械液压过速保护装置

一、概述

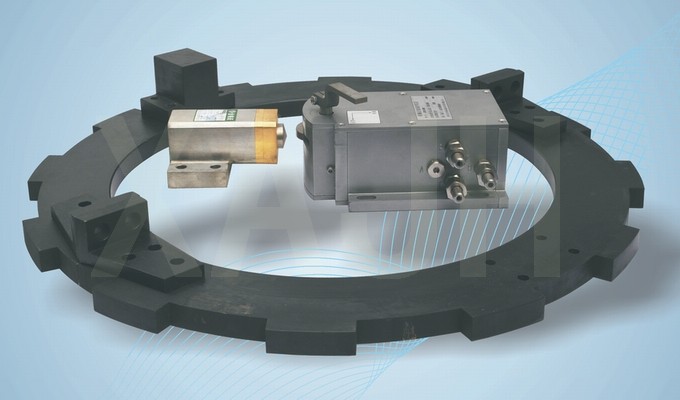

JXB机械液压过速保护装置是融合国外同类产品的优点，结合水电站实际情况优化设计、自主开发的高新技术产品。它主要由过速探测器、过速保护器组成，是大型旋转设备的纯机械无源过速保护装置，可用作水轮发电机组的过速保护。当水轮发电机组转速升高到过速保护设定值，而此时水电站转速信号装置或电源系统以及调速系统等发生故障，无法实现水轮发电机组的调速和停机，JXB机械液压过速保护装置可利用油压装置油压切换油路，通过液压系统关闭轴流、混流、贯流式水轮发电机组的导叶机构或冲击式水轮发电机组的折向器，实现机组停机，防止机组发生飞逸事故，确保水轮发电机的安全运行。

二、技术参数

■ 水轮机组类型：轴流式、混流式、贯流式、冲击式机组

■ 主轴直径范围：100-2000mm

■ 额定转速范围：50-1000rpm

■ 动作转速范围：70～1500rpm

■ 主轴旋转方向：顺时针

■ 接口方式：焊管、卡套、扩口

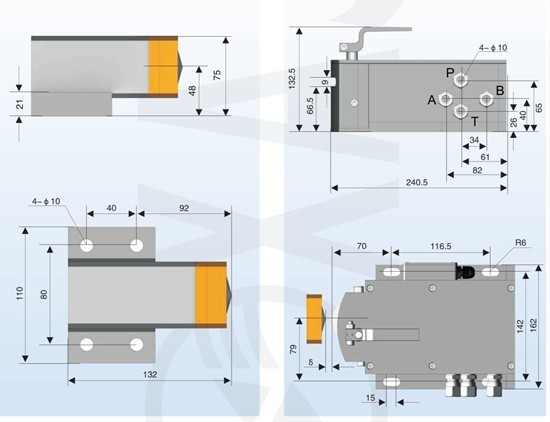

■ 接口尺寸：JXB-6 默认为焊管Φ10 JXB-10默认为焊管Φ18

■ 连接方式：卡套式管接头或焊接式管接头

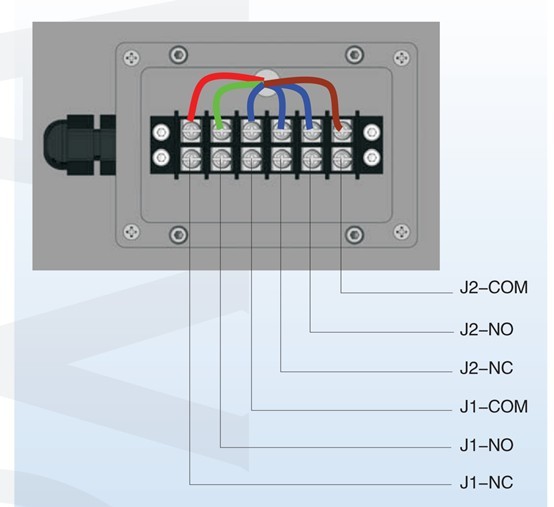

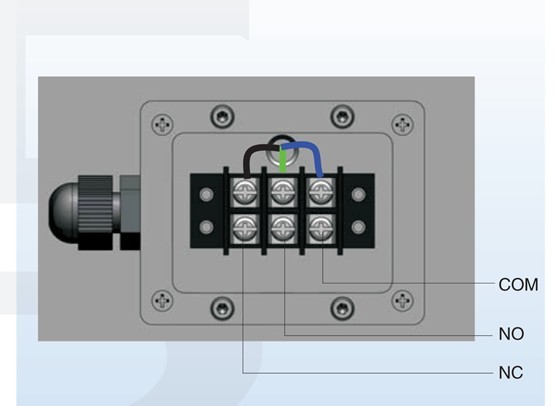

■ 接点型式：无源接点，JXB-6为一组SPDT JXB-10为两组SPDT

■ 接点容量：5A/AC220V 0.5A/DC220V

■ 通径：DN6 DN10
