YGLF-601六氟化硫气体泄漏在线监测系统
一、系统概述
YGLF-601型SF6环境在线监测系统是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。该系统采用传感器技术和计算机技术，可定量、实时在线测量SF6泄漏气体含量，测量精度高，数据可远传，安装使用方便。该系统对室内SF6、O2浓度进行多点式监测。该系统的使用不仅可以达到保障人生安全的目的，为现场工作人员提供更多一层的保护，而且还能确保设备正常运行。
二、产品特点
l 先进的测试原理
本系统采用NDIR传感器。红外传感器具有寿命长、工作稳定可靠、非接触、受环境影响小，抗干扰性强等特点，非常适合做在线监测产品。
l 多重检测功能
本系统针对SF6及氧气进行双重检测，更加有效地保证了工作人员工作环境的安全性，体现了企业以人为本的工作理念。
l 微量检测技术
微量检测技术能在泄漏初期提示用户设备健康状态，合理安排时间检修系统。减少计划外停电时间。
l 现场总线设计
现场总线设计，方便用户与各种系统通讯，实现无缝衔接。
l 绝缘监测
系统采用绝缘材料接触待检气体，对高压设备绝缘环境无任何破坏。
l 历史数据记录和查询
本系统可连续存储1年内所有数据，供调阅及曲线分析。
l 语音及红外功能
本系统支持语音播报现场情况，工作人员无需任何操作即可以在接近危险环境前提到语音提示。
三、技术参数
测量范围： 0 ～ 2000ppm
SF6测量精度： ±2%FS
SF6检测原理： 双波红外检测（NDIR）
氧气检测浓度： 0～25%
氧气测量精度： <1%
氧气检测原理： 电化学
工作温度范围： -25 到 70 度
压力范围： 800hPa-1000hPa
湿度范围： 0% - 95%相对湿度
工作电源： AC220V
功 率： 50W

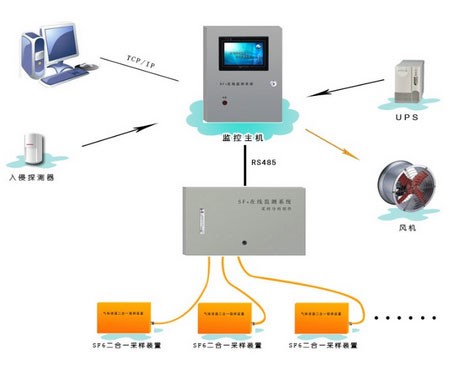

四、系统拓扑图
